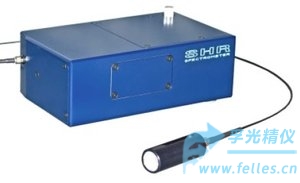

高精度激光波长计SHR是高精度
激光波长测量仪器,可测激光波长范围190-1100nm,不仅可用于
激光波长测量,还可用于固体激光器,二极管激光器,染料激光器和光学参量振荡器OPOs的调试和测试过程
监测激光波长。
高精度激光波长计SHR特点
高测量精度和宽光谱范围
有光谱分析能力
用于光谱分析能力
体型小，没有移动部件
光纤输入口与衰减器耦合（可连接衰减器）
还有**的用户界面友*的软件
![$title]( "$title")
高精度激光波长计SHR基本原理是在高光谱顺序下运行阶梯衍射光栅,并使用线性图像传感器作为探测器。
高精度激光波长计没有任何可移动的元件；供电和控制是通过全速USB接口由计算机操作。经过分析的光碰撞SHR的输入狭缝，穿过安装了衰减器的光纤。
漫射衰减器 FA-3
包含两漫射石英玻璃和SMA-905连接器。
相对于漫射元件轴向调准高效末端。
高精度激光波长计可以快速测量连续波和脉冲激光的波长绝对值，测量精度高+/-3pm；***宽的光谱范围为190-1100nm；还能以190-1100nm的分辨率探测分析线的FWHM，光谱分辨率在UV光谱范围内从6pm到IR范围内40pm间连续变化使用。激光波长测量计SHR在分析波长调谐的过程中提供在线监测上述值功能。
高精度激光波长计不能直接用于分析等离子体和密集光谱；但是可以用来分析专阶梯顺序的光谱宽度内的窄光谱区间 从UV光谱范围190nm的0.5nm 到IR光谱1200nm)的18nm,由滤波器或其他光谱装置进行初步分离。
高精度激光波长计规格参数
工作模式 连续激光和脉冲激光（外部触发）
光谱范围 190!1000nm
绝对精度 +/- 3pm
光谱分辨率 30 000 （从6pm@193nm到40pm@1200nm）
光源线宽要求 <=125cm^-1(从0.5nm@193nm到18nm@1200nm）
灵敏度 <0.5µW@632.8nm@***小曝光时间7毫秒
计算机接口 -光纤直径400um，长度1000mm的连接器SMA-905>
-漫射衰减器FA-3， 配备了SMA-905

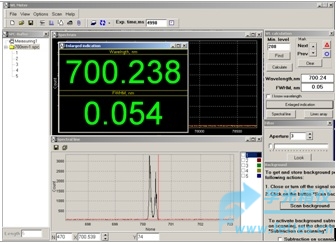

软件 WLMeter
尺寸和重量 165 х 215 х 90 mm; 2.6 kg
![$title]( "$title")
图1. SHR的光谱分辨率依赖于WL
高精度波长测量计SHR的测量实例
![$title]( "$title")

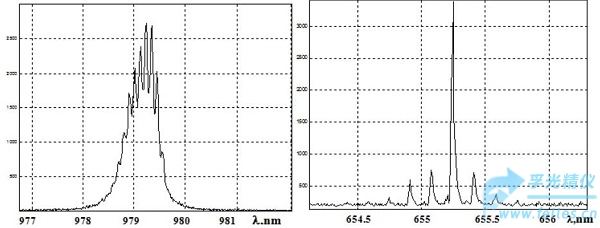

OPO谱λ= 979.169nm，FWHM＝0.605nm，可以单独测量每个小峰值。（左）
激光二极管λ中心= 655.25nm，FWHM < 0.022nm。单个模式间的距离是170pm（右 ）
FWHM的测量结果是完全正确的，因为在分析线的FWHM小于仪器功能时SHR会发出提示。举个例子,Nd:YAG激光有两种操作模式：自由模式和
Q开关模式。在自由运行模式下,1064nm线的宽度小于40pm,SHR会提示不能得出FWHM（见下图）。在
Q开关模式下线为宽型SHR可以精确测量FWHM。
![$title]( "$title")

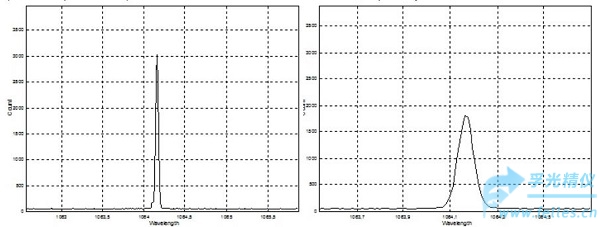

NdYAG激光，自由运行模式，λ= 1064.159 nm，半峰值（ FWHM）＜0.04nm（左）
NdYAG激光，
Q开关模式，λ= 1064.161 nm， 半峰值（ FWHM）＝0.077nm（右）
