这款

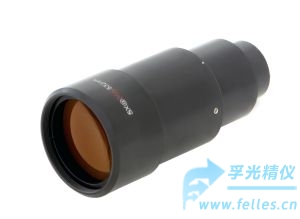

固定倍率激光扩束镜是伽利略型扩束镜,具有缩束镜功能,可用于光束扩大或光束缩小,具有极低的透射波前畸变。
这款
固定倍率扩束镜适用于科学研究和激光工业应用。操作方便而价格合理,结构紧凑,方便植入各种激光和光学系统中。
固定倍率激光扩束镜特点
使用方便
计算机*化的单波长设计
采用增透镀膜光学镜片
多种放大倍率2X~17X供选择使用
极低的波前畸变（衍射极限设计）
![$title]( "$title")
固定倍率激光扩束镜应用
•微纳钻孔
•激光雷达系统
•
光束聚焦
•激光谐波准直
•切割太阳能电池
•激光加工锡箔
•干涉仪
•高功率激光束准直
固定倍率激光扩束镜规格
•光学材料：FS或UVFS。可选CaF2和ZnSe
•外壳材料：铝
•标准波长：355nm, 515nm, 532nm, 780nm, 800nm, 1030nm, 1064nm
•透射波前畸变：λ/ 4 P-V @633nm,全孔径
•损伤阈值：＞8 J/cm2,10ns脉冲@1064nm
•透过率：97%
固定倍率激光扩束镜订购信息
|
订购代码 |
扩束倍率 |
入射孔径
mm |
出射孔径
mm |
长度,mm
(无盖时测量) |
外壳直径mm
(***大直径) |
安装螺纹 |
|
10BE02-A-3 |
3x |
11 |
34 |
100 |
48 |
M27x1 |
|
10BE02-A-5 |
5x |
12 |
40 |
112 |
52 |
M27x1 |
|
10BE02-LA-5 |
5x |
12 |
40 |
112 |
52 |
none |
|
10BE02-A-12 |
12x |
4 |
34 |
120 |
48 |
M27x1 |
|
|
|
10BE02-B-2 |
2x |
10 |
18 |
70 |
25.4 |
None
(可选配4A-1-M27带有
M27x1螺纹的适配器) |
|
10BE02-B-3 |
3x |
5 |
18 |
60 |
25.4 |
|
10BE02-B-4 |
4x |
5 |
18 |
60 |
25.4 |
|
10BE02-B-5 |
5x |
5 |
15 |
60 |
25.4 |
|
10BE02-B-6 |
6x |
5 |
18 |
70 |
25.4 |
|
10BE02-B-7 |
7x |
5 |
18 |
70 |
25.4 |
|
10BE02-B-8 |
8x |
5 |
15 |
60 |
25.4 |
|
10BE02-B-10 |
10x |
5 |
18 |
70 |
25.4 |
|
10BE02-B-12 |
12x |
5 |
18 |
70 |
25.4 |
|
10BE02-B-14 |
14x |
5 |
18 |
70 |
25.4 |
|
10BE02-B-16 |
16x |
4 |
18 |
100 |
25.4 |
|
|
|
10BE02-D-2 |
2x |
12 |
25 |
75 |
32 |
M27x1 |
|
10BE02-D-3 |
3x |
12 |
25 |
75 |
32 |
M27x1 |
|
10BE02-D-4 |
4x |
9 |
25 |
75 |
32 |
M27x1 |
|
10BE02-D-5 |
5x |
9 |
25 |
75 |
32 |
M27x1 |
|
10BE02-D-6 |
6x |
8 |
25 |
75 |
32 |
M27x1 |
|
10BE02-D-8 |
8x |
5 |
25 |
86 |
32 |
M27x1 |
|
10BE02-D-10 |
10x |
5 |
25 |
86 |
32 |
M27x1 |
|
10BE02-D-12 |
12x |
5 |
25 |
86 |
32 |
M27x1 |
|
10BE02-D-14 |
14x |
5 |
25 |
86 |
32 |
M27x1 |
|
10BE02-D-15 |
15x |
5 |
25 |
86 |
32 |
M27x1 |
|
10BE02-D-17 |
17x |
5 |
25 |
86 |
32 |
M27x1 |
订购时，请标明想要的工作波长。如需要其它倍率的扩束镜，请联系我们定制。
我们提供两种类型的较为简单的激光扩束镜,激光扩束器,Beam Expander, 一种是Keplerian激光扩束镜，有一个正入射镜和正的物镜组成，***为常见的扩束镜由伽利略望远镜演化而成，由一个负入射角和一个正输出镜组成。入射镜把虚拟的光束聚焦到出射镜处,对于低倍率（1.3-20倍）的扩束，激光扩束镜一般采用这种伽利略望远镜类型，这种类型的激光扩束器具有简单，小巧紧凑而低价的特点。我们提供的进口激光扩束镜由2个，3个或多个球透镜组成，激光扩束镜的工作波长范围高达266-2000nm。
|
扩放倍数 |
波长, nm |
入射孔径, mm |
出射孔径, mm |
|
2X |
1064 |
>5 |
25 |
|
3X |
1064 |
>5 |
25 |
|
4X |
1064 |
>5 |
25 |
|
5X |
1064 |
>3 |
18 |
|
6X |
1064 |
>3 |
18 |
|
8X |
1064 |
>3 |
18 |
|
10X |
1064 |
>3 |
18 |
|
12X |
1064 |
>3 |
18 |
|
2X |
532 |
>5 |
25 |
|
3X |
532 |
>5 |
25 |
|
5X |
532 |
>3 |
18 |
|
10X |
532 |
>3 |
18 |
|
2X |
355 |
>5 |
25 |
|
3x |
355 |
>5 |
25 |
|
5X |
355 |
>3 |
18 |
|
10X |
355 |
>3 |
25 |
激光扩束镜,激光扩束器,Beam Expander由中国**而专业的进口激光器件和仪器旗舰型服务商-孚光精仪进口销售！精通光学,服务科学,为中科院上海光机所,安徽光机所,西安光机所,中国工程物理研究院,哈尔滨工业大学等单位进口激光扩束镜.
