钕玻璃放大器玻璃腔专业为
钕玻璃放大器而
设计的水冷闪光灯泵浦激光增益模块,采用高效率
玻璃铝陶瓷反射器,glazed Al-Ceramics reflector设计,适合钕玻璃棒使用,是理想的
高功率激光玻璃腔。
钕玻璃放大器玻璃腔特点
高效率
玻璃铝陶瓷反射器
适合钕玻璃棒尺寸：直径12mm,20mm,25mm,长度300mm
钕玻璃棒两端3度倾斜，有效避免superluminescence问题
Xe闪光灯预留槽尺寸16x250mm
超精密3点泵浦腔定位设计，方便安装到光学平台或平板上
镀金高压连接器设计的闪光灯电极
闪光灯***小触发电压仅需20KV
钕玻璃和闪光灯均可*换设计
循环水制冷连接器方便安装
![$title]( "$title")

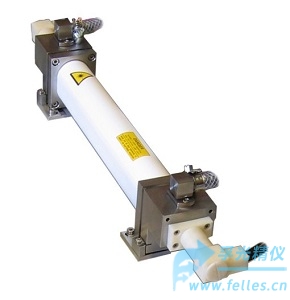

图1：GAP12
钕玻璃放大器玻璃腔实物图
![$title]( "$title")

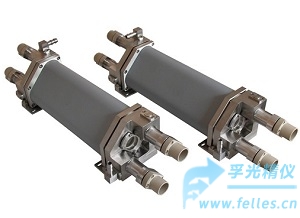

图3：GAP25
钕玻璃放大器玻璃腔实物图-双腔体结构
![$title]( "$title")

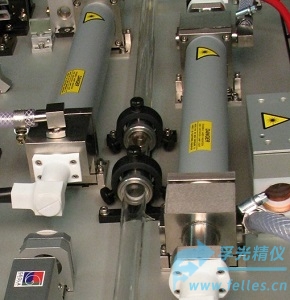

图3：
钕玻璃放大器玻璃腔应用图示-GAP12和GAP20
钕玻璃放大器玻璃腔规格参数
|
参数 |
GAP12 |
GAP20 |
GAP25 |
|
适合玻璃棒规格 |
D12 x 300mm |
D20 x 300mm |
D25 x 300mm |
|
闪光灯规格 (口径x沟槽长度) |
D13 x 250mm |
D16 x 250mm |
|
容纳闪光灯数量 |
1 |
1 |
2 |
|
所需触发驱动电压 |
˜16KV |
˜18KV |
˜20KV |
|
推荐泵浦能量 (所有闪光灯) |
2000J |
2500J |
5000J |
|
光束高度 |
25mm |
50mm |
|
尺寸 (含电线连接头) |
65 x 89 x 462mm |
65 x 89 x 530mm |
115 x 113 x 530mm |
|
腔体中心高度 |
25mm |
25mm |
50mm |
