这款

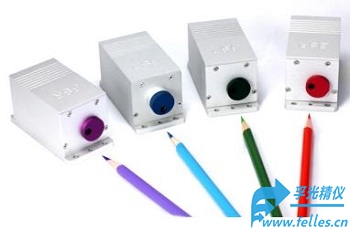

半导体激光器模块Chromalase II™系列采用性能激光二极管模块制造而成,经过*化设计全面满足生命科学,生物光子学,各种仪器对高性能激光器的应用要求,具有多种波长和功率选项,包括常用的405nm,488nm,532nm和635nm激光器产品。
半导体激光器模块设计将标准化的控制和报警固件、保护电路和低噪音操作整合到一个紧凑、独立的组件中。从一个简单的12伏直流电源操作这款
半导体激光器模块所需的一切都集成在激光模块中。
半导体激光器模块通过热电冷却器TEC进行温度稳定,集成激光去去控制器包括:激光器驱动器、输出功率稳定、可调功率电平控制、调制能力、反向和过电压保护以及ESD快速瞬态抑制电路。
半导体激光器模块可以单独订购,也可以不带Blue Sky**的µ透镜或微光束校正光学元件,具有µ透镜的
半导体激光器模块系统将具有近乎完美的高斯和圆形光束形状,并校正激光二极管波前畸变。
半导体激光器模块特点
•超紧凑型二极管激光模块。
•波长包括紫外线、紫色、蓝色、绿色、红色、近红外
•集成微光束整形
•高斯、圆形、衍射受限光束
•半导体可靠性
•完全集成温度控制和激光驱动电子设备
•大多数波长的调制为100 kHz
微光束校正的
半导体激光器模块系统具有小型、高度集成封装的所有*点,同时保留了半导体激光器的标准椭圆形状(典型的3:1长宽比)。
•衍射极限光学性能 •波束指向稳定性<10urad/C
•固态可靠性 •功率稳定性<0.5%(2小时)
•集成驱动和电力电子 •<5%光学噪声
•光噪声<0.5%(RMS) •微光学
半导体激光器模块每台激光器都包含一个半导体激光二极管,该半导体激光器与光束校正光学元件进行微集成,光束校正可以产生近乎完美的高斯光束和圆形光束形状,而且也有助于修正激光二极管固有的波前畸变。这使得
半导体激光器模块CHROMALASE
II系列激光模块成为高性能半导体激光器。
半导体激光器模块是完全独立的激光器,只需要简单的12伏直流电源就可驱动激光器,该电源集成在激光器模块内,而没有外部控制模块必需的。那个激光器具有高温度稳定性,集成控制器包括激光器驱动器、输出功率稳定,功率电平控制,反向和过电压保护,快速瞬态和ESD抑制。
半导体激光器模块规格参数(圆形光束)
型号 |
CLAS
375-18c |
CLAS
405-10c |
CLAS
440-50c |
CLAS
470-18c |
CLAS
488-50c |
CLAS
532-40c |
CLAS
635-100c |
CLAS
658-110c |
CLAS
785-90c |
波长,nm |
375±5 |
405±5 |
445±5 |
473±5 |
488±5 |
532±5 |
638±3 |
658±5 |
785±5 |
功率,mW |
18 |
100 |
50 |
18 |
50 |
40 |
100 |
110 |
90 |
光束直径,mm |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
1.0 |
1.3 |
1.3 |
发散角,mrad |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
<1.1 |
<1.2 |
<1.4 |
光束形状(远场) |
|
圆形 |
圆形 |
圆形 |
圆形 |
圆形 |
圆形 |
圆形 |
圆形 |
椭圆度(出光口) |
<1.15 |
<1.15 |
<1.15 |
<1.15 |
<1.15 |
<1.15 |
<1.15 |
<1.15 |
<1.15 |
半导体激光器模块特性
波长稳定性:λ±0.5nm P常数
噪音:<0.5% (RMS 20HZ~2MHz)
功率稳定性:<0.5% (1小时)
功率稳定性:<2% (24小时)
光束直径:见上表
光束圆度:0.9~1.1
光束发散角:<1mrad
光束稳定性:<10urad/℃
偏振:100:1
工作温度:10~~40℃
工作湿度:<70% RH(非冷凝)
可调制:10KHZ
供电要求:12VDC
