光源频闪分析仪

光源频闪分析仪是为灯具频闪分析设计的灯具频闪测量仪，帮助光源制造商深入了解光源频闪问题。
光源频闪分析仪由一个紧密匹配的光度检测器、高速放大器和数据采集组成，提供频闪百分比、频率和指数等频闪指标。
光源频闪分析仪核心*势
•方便建立所有关键频闪指标
•保持**立法曲线
•易于集成到现有的光度测试设施中
•快速了解源代码性能

光源频闪分析仪特点
•通过Windows BenWin 2.0+提供全自动控制软件

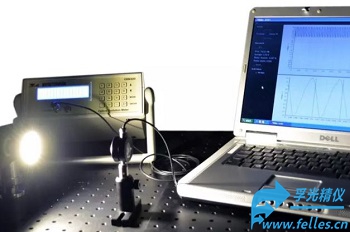

•设置包括一个DH400-VL v-lambda检测器、ORM400光度检测器、477和USB数字示波器。
光源频闪分析仪应用
•ENERGY STAR®光源频闪测量方法
•加州能源委员会附录JA10
•1789-2015-IEEE关于调节高亮度LED电流以减轻观众健康风险的建议规程
•2016年欧足联体育场照明指南
•CIBSE LG04照明指南04：运动照明-LG4
•ASSIST建议……评估光源闪烁直接感知的推荐指标，第11卷，第3期（ASSIST 2015）
光源频闪分析仪报告参数
•频闪百分比
•频闪指数
•频闪频率
光源频闪分析仪光度检测器/ORM400参数
光谱函数                 CIE 1924v（λ）明视光谱发光效率函数
光谱响应范围                         380-780nm
明视匹配，f1                            <3%
角响应，f2                              <1.5%
线性，f3                                 <2%
典型响应度                            5x10^-10A/lux
校准溯源性                    德国联邦技术研究院（PTB）
扩散器直径                               7mm
杂散光抑制                           可变孔径折流管
连接器                                    BNC
放大器增益范围                        10¹⁰-10⁵ V/A
***大输入                                 100µA
输入阻抗                                 虚地
增益精度和稳定性                   ±1%，200 ppm/℃
输出稳定性                       5-500 ppm/℃取决于增益范围
ADC分辨率               4½位BCD（0至19999）（>14位分辨率）
发光强度范围                0.01D2-200000D2（D光度距离（m））
光源频闪分析仪477-交流电流前置放大器频率响应
V/A                              带宽（-3Db）
10³                                >1MHz
10⁴                                 1MHz
10⁵                                 260 kHz
10⁶                                 30kHz
10⁷                                 23kHz
10⁸                                 4kHz

光源频闪分析仪总则
电源                       PMC MAC或M400
接口                             USB 2.0
系统要求
元件                             电流（220V）（A）
ORM400                             <0.1
总计                                <0.1
