微型回转
调整架Flipping Mirror Mount为激光反射镜和激光分束镜插入或移出光路而设计,通过回转镜架可将光学镜片翻转到光路中或移出光路。
微型
回转调整架*点
适合12.7mm(0.5英寸）和25.4mm（1英寸）光学镜片
翻转光学镜片切入或移出光路
采用运动学设计
具有高度稳定性
可选择六角螺钉驱动,
完*边缘设计,满足光束通过镜片边缘的应用
黑色阳极氧化铝制成
可选反射镜类型
![$title]( "$title")

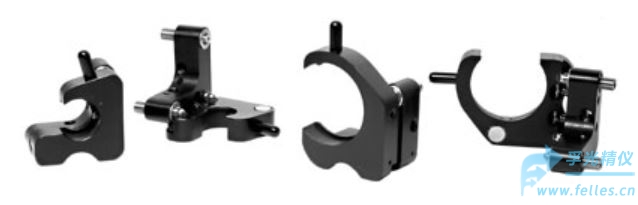

图1：微型
回转调整架5F23实物图
微型
回转调整架规格参数
适合镜片直径：12.7mm(0.5英寸）和25.4mm（1英寸）
螺钉规格 M4x0.25
Tilt/tip范围 9°
灵敏度 8arcsec
重复精度 20µrad
微型
回转调整架规格参数订购信息
|
订购代码 |
类型 |
适合镜片尺寸 |
通光口径 |
![]() |
|
5F23-05-SH |
- |
Ø12.7 mm (0.5 inch) |
Ø10.2 mm |
![]() |
|
5F23-1-SH |
- |
Ø25.4 mm (1 inch) |
Ø24 mm |
![]() |
|
5F23M-05-SH |
"Mirror"型
5F23-05-SH |
Ø12.7 mm (0.5 inch) |
Ø10.2 mm |
![]() |
|
5F23M-1-SH |
"Mirror" 型
5F23-1-SH |
Ø25.4 mm (1 inch) |
Ø24 mm |
![$title]( "$title")
图2：微型回转调整架5F23各种使用方位结构图
