棱镜调整架

棱镜调整架5PM57是专业为棱镜安装调整和立方体安装调整而设计的棱镜安装座,也可以安装*宽的光学元件。
棱镜调整架5PM57具有两个角度调整功能,采用特殊弹簧加片实现预加载驱动螺钉而消除反弹,消除坐标滚动。
棱镜调整架5PM57特点
通用棱镜安装调整固定，也可用于其它光学元件安装
采用专用板簧，改进了稳定性、通用性和使用耐久性
采用运动学设计，可以正交角调整，垂直和水平安装
移动范围是9°
灵敏度是5arcsec
可以左右手安装。

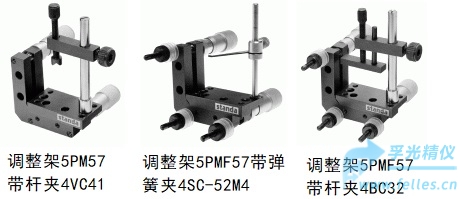

图1：棱镜调整架5PM57应用展示

图2：为棱镜调整架5PM57所配的光学弹簧夹
棱镜调整架5PM57采用L型调整架技术线性高稳定高精度调整,具有2个M10x1螺纹安装孔安装驱动螺钉,这样这些双在两侧采用M6螺纹孔方便水平或竖直安装,特殊L型支架设计提供了***大安装口径。
棱镜调整架5PM57规格
驱动螺钉  M10x1
调整范围      9°
灵敏度         5arcsec
重量            0.29kg
