电控真空镜片调整架是采用直流电机竖直驱动的
光学镜片真空电控调整架,适合安装2英寸光学镜片,***大程度减少了镜片波片畸变,适合10^-6mbar真空度环境使用。
电控真空镜片调整架采用**技术极大地降低了安装引起的镜片波前畸变,传统的镜片
调整架是由拧紧侧面螺丝来固定透镜,作用在光学镜片上的径向力引起了寄生的波前畸变,如散光问题。
电控真空镜片调整架的前板簧和后板簧间使用的是安全的三点式镜片悬架结构,均匀分布的轴向力消除了波前畸变。
电控真空镜片调整架采用了热处理工艺,消除了金属内部应力,部件不会发生微运动。
电控真空镜片调整架具有长期稳定性,feichang适各种激光实验设备应用,比如激光谐振腔,光学子组件，也适合工业激光应用。

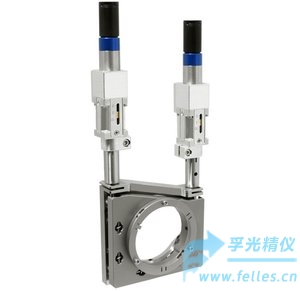

![电控光学镜片调整架]( "电控光学镜片调整架")
图：
电控真空镜片调整架实物图
电控真空镜片调整架采用高度真空 Sub-D连接器的规格：
真空：10-6毫巴
主体材料：DEP
温度范围：-55°C至110°C
针材质：镀金铜合金
电控光学镜片调整架*点
采用直流电机获得超高灵敏度
不锈钢制成
设计紧密坚固
超级稳定
前面板退火加工
适合安装2英寸光学元件
也有配备步进电机的型号
还有真空光学
调整架和手动光学
调整架
![电控光学镜片调整架]( "电控光学镜片调整架")
图2：电控真空镜片调整架适合高稳定光学调整架5KVDOM系列
![$title]( "$title")
图3：电控真空光学镜架包含电源控制器的整套系统图
电控真空镜片调整架规格
适合光学镜片直径 50.8 mm
通光孔径 48mm
Tilt/Tip范围 ±2.5°
灵敏度
水平 1arcsec
垂直 1.25arcsec (平台中度倾斜时）
***大速度 0.15mm/s
安装的促动器 2个促动器8CMA16DC-13/15
促动器行程 13mm
丝杠螺距 0.25mm
电缆 1.2m长
电机接口 HDB15(M)
重量 0.5 kg
控制器推荐 8SMC5-USB
直流电机
DCE1524
