光学旋转调整架

光学旋转调整架是一款多用途多功能旋转调节架,常用作光学旋转架,滤光片旋转器等通用转台组成滤光片旋转轮。中心设有M27x1通孔,用于安装直径1英寸的光学元件,另外我们还配套提供用于紧固光学元件的固定环。
光学旋转调整架可根据用户应用需要提供诸多版本,8MRU-1是基本型旋转调整架,可安装旋转直径1英寸的光学元件。光学旋转调整架具有M3×7安装孔,以安装各种配件和定制附件。8MRU-1可以连接各种配件,满足各种应用需求。

图1：光学旋转调整架实物图
光学旋转调整架产品规格
旋转范围                360°
整步分辨率             0.6°
1/8步分辨率            4.5弧分
***大旋转速度        3~5RPS
摆动                      2 弧分
减速齿轮             3:1
驱动机制            带传动
负载能力
       水平         5kg
       径向        1.5kg
       力矩        0.26Nm
电缆                标配1.6m长
电机接口       HDB15(M)
步进电机          28S
机械参照开关         1
           开关继续       按下关闭
控制器推荐        8SMC5-USB

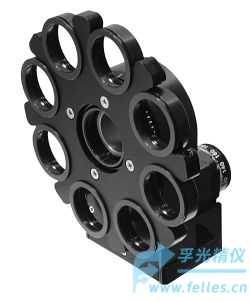

图2：光学旋转调整架应用-转轮版本的旋转架,可用作滤光片转轮,可安装8个1英寸的滤光片。

图3：光学旋转调整架应用-带有安装盘的安装用途的的旋转架,转盘盘面分布了M6和M4安装孔适合大面积安装旋转定位
