蜂窝光学平台
蜂窝光学平台是专为精密光学和激光实验隔震需要设计的蜂窝光学减震平台。该蜂窝光学平台采用蜂窝芯结构,台面具有*异的刚性,平整度,隔振和阻尼性能,全面满足光学激光实验所需的隔振能力。蜂窝光学平台标准的蜂窝减震台台面1HT由5mm厚的冷轧不锈钢铁磁钢顶层和3-6mm厚的底皮组成，上下表面都使用了一种*殊的环氧树脂，并在高压下结合为蜂窝状芯。台面结构的顶部表面分部了孔间距为25mm精度为±0.1mm的M6螺孔,帮助光学工程师快速完成实验安装布局,保证激光光学实验精准度和重复性。编号：FPSTA-1HT价格：￥0.00数量：在线客服邮箱 info@felles.cn 服务热线021-2279 9028 您也可网站留言或在线客服留言垂询，孚光精仪-**的进口激光精密科学仪器服务商欢迎您！ -
- 商品详情
蜂窝光学平台是专为精密光学和激光实验隔震需要设计的蜂窝光学减震平台。该蜂窝光学平台采用蜂窝芯结构,台面具有*异的刚性,平整度,隔振和阻尼性能,全面满足光学激光实验所需的隔振能力。
蜂窝光学平台标准的蜂窝减震台台面1HT由5mm厚的冷轧不锈钢铁磁钢顶层和3-6mm厚的底皮组成，上下表面都使用了一种*殊的环氧树脂，并在高压下结合为蜂窝状芯。台面结构的顶部表面分部了孔间距为25mm精度为±0.1mm的M6螺孔,帮助光学工程师快速完成实验安装布局,保证激光光学实验精准度和重复性。
![$title]( "$title")

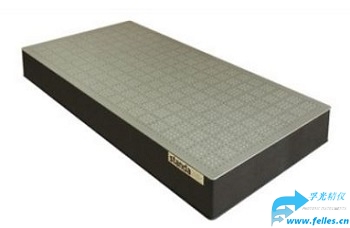

图1：蜂窝光学平台实物图
蜂窝光学平台表面上任何超过1平米的区域其平坦度都研磨至±0.1mm。底部表面涂以坚固的装饰涂料。我们标准的蜂窝核芯采用厚度为0.25mm的耐腐蚀镀层钢板。*殊的环氧树脂组合以应对***高要求，保证了底部表面的附着性，刚性，稳定性和阻尼。
![$title]( "$title")
图２：蜂窝状结构
蜂窝光学平台顶部的侧壁是由一种*殊的声学中空塑料覆盖，有效衰减声振动。侧壁都覆盖在装饰性的黑色皮革替代品之下。根据要求激光通光孔洞可以嵌入桌面，从而可以让激光束通光光学平台,蜂窝光学台1HT的机械性和声学性已通过zhuanye测试。
![$title]( "$title")
图３：蜂窝光学平台减震性能－加速曲线和顺应性曲线
蜂窝光学平台*色
上表层为5mm厚的铁磁性不锈钢
蜂窝摆件的核心芯是厚度为0.25mm的钢铁，并且根据蜂窝大小以及结构的不同，其密度区间为125 – 250 kg/m3
上表面分布了中心孔距为25mm的M6螺孔阵列
平整度±0.1 mm/m2
自定义维度和激光端口
蜂窝光学平台采用**的顶部封闭工艺,液体或微小的颗粒**无法进入蜂窝结构内部,我们也可为用户提供能够紧贴M6孔的聚乙烯插头封闭螺孔。
蜂窝光学平台只需要用湿毛巾简单擦拭表面即可（有必要可加洗涤剂），无需单*清洁每个螺孔！
![$title]( "$title")
图４：蜂窝光学平台采用封闭孔工艺
激光通光孔洞laser ports设计用于引导激光束或电缆穿过台面。激光通光孔洞标准位置选择适用于激光货架 1LS52. 如需指定激光端口，请在您的订单中附加字母“H”以作为蜂窝台面的代码。如1HT10-20-20H.
![$title]( "$title")
图５：激光通光孔洞laser ports应用图
我们公司根据顾客具体指示生产蜂窝台面.
非铁磁性摆件可用于*殊的订单.如: 1HT10-12-20-NM
如需英制螺纹孔的模式，从下表中选择型号，并在您的订单中加上你的要求。
蜂窝光学平台参数
上表面：5mm厚的铁磁性不锈钢
螺孔分布：间隔25mm的M6螺孔阵列
蜂窝芯材质：0.25 mm厚的钢铁
蜂窝芯密度：125~250 kg/m3（取决于网格大小以及结构)
平整度： ±0.1mm/m2
杨氏模量 21x105 kg/cm2
剪切模量 8.2x105 kg/cm2
载荷下挠曲 4 μm (100kg加载在中心)
谐振频率 200 Hz (近似值)
瞬态激励延迟时间 50 ms
蜂窝光学平台标准型号订购信息
型号 尺寸/mm 厚度/mm 货期
1HT06-24-20 600x2400 200 3 周
1HT08-10-20 800x1000 200 1 周
1HT08-12-20 800x1200 200 1 周
1HT08-15-20 800x1500 200 1周
1HT08-18-20 800x1800 200 1 周
1HT08-20-20 800x2000 200 1周
1HT08-24-20 800x2400 200 1周
1HT09-10-20 900X1000 200 3周
1HT09-12-20 900x1200 200 3周
1HT09-14-20 900x1400 200 1周
1HT09-15-20 900x1500 200 1周
1HT09-16-20 900x1600 200 1周
1HT09-18-20 900x1800 200 1周
1HT09-18-30 900x1800 300 3周
1HT09-24-20 900x2400 200 1周
1HT09-24-30 900x2400 300 3 周
1HT10-10-20 1000x1000 200 1周
1HT10-12-20 1000x1200 200 1周
1HT10-15-20 1000x1500 200 1周
1HT10-15-30 1000x1500 300 3周
1HT10-18-20 1000x1800 200 1周
1HT10-18-30 1000x1800 300 3 周
1HT10-20-20 1000x2000 200 1周
1HT10-20-30 1000x2000 300 1周
1HT10-24-20 1000x2400 200 1周
1HT10-24-30 1000x2400 300 3周
1HT10-30-20 1000x3000 200 1周
1HT10-30-30 1000x3000 300 3 周
1HT10-35-20 1000x3500 200 3周
1HT10-35-30 1000x3500 300 3 周
1HT12-12-20 1200x1200 200 3 周
1HT12-12-30 1200x1200 300 3 周
1HT12-15-20 1200x1500 200 1周
1HT12-15-30 1200x1500 300 3 周
1HT12-18-20 1200x1800 200 1周
1HT12-18-30 1200x1800 300 1周
1HT12-24-20 1200x2400 200 1周
1HT12-24-30 1200x2400 300 1 周
1HT12-24-40 1200x2400 400 4 周
1HT12-30-20 1200x3000 200 1周
1HT12-30-30 1200x3000 300 1 周
1HT12-30-40 1200x3000 400 4周
1HT12-35-20 1200x3500 200 3 周
1HT12-35-30 1200x3500 300 3 周
1HT12-35-40 1200x3500 400 4 周
1HT12-40-20 1200x4000 200 5 周
1HT12-40-30 1200x4000 300 5 周
1HT12-40-40 1200x4000 400 5周
1HT15-15-20 1500x1500 200 3周
1HT15-15-30 1500x1500 300 3周
1HT15-15-40 1500x1500 400 4 周
1HT15-18-20 1500x1800 200 3 周
1HT15-18-30 1500x1800 300 3 周
1HT15-18-40 1500x1800 400 4周
1HT15-20-20 1500x2000 200 3 周
1HT15-20-30 1500x2000 300 3 周
1HT15-20-40 1500x2000 400 4 周
1HT15-24-20 1500x2400 200 1周
1HT15-24-30 1500x2400 300 1周
1HT15-24-40 1500x2400 400 4 周
1HT15-25-20 1500x2500 200 1周
1HT15-25-30 1500x2500 300 1周
1HT15-25-40 1500x2500 400 4 周
1HT15-30-20 1500x3000 200 1周
1HT15-30-30 1500x3000 300 4 周
1HT15-30-40 1500x3000 400 4 周
1HT15-35-20 1500x3500 200 1周
1HT15-35-30 1500-3000 300 4 周
1HT15-35-40 1500x3500 400 4 周
1HT15-40-20 1500x4000 200 5 周
1HT15-40-30 1500x3000 300 5 周
1HT15-40-40 1500x4000 400 5 周
