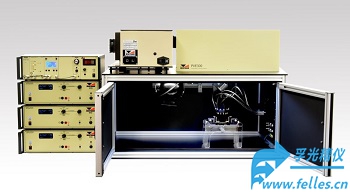

量子效率测试系统

这款量子效率测试系统是为太阳能光伏量子效率测量设计的内量子效率测试系统和外量子效率测试系统,用于测定太阳能电池光谱响应,EQE（IPCE）和IQE。
量子效率测试系统与所有类型的光伏器件、材料和结构**兼容，可用于包括c:Si、mc:Si、a:Si、µ：Si、CdTe、CIGS、CIS、Ge、染料敏感、有机/聚合物、串联、多结（2-、3-、4-及*多）、量子阱、量子点、硫系化合物和钙钛矿。
量子效率测试系统核心*势
•测量所有类型的材料和设备架构，包括多个连接
•设备和材料层面的全面EQE和IQE*性描述
•*质光学元件确保系统性能一致
•支持PV研究

量子效率测试系统*点
•基于氙-石英-卤钨双光源单单色仪的*化可调谐光源
•操作范围广（300-2500nm）超出此范围，请咨询
•反射光学光束传输到样品平面
•一系列样品安装和检测电子设备，以适应所有设备类型和架构
•Windows控制软件通过USB 2.0提供**自动化
•直接测定器件光谱响应（SR，aw-1）
•直接测定器件外量子效率（EQE/IPCE，%）
•直接测定总反射率R和透射率T，将EQE转换为内部量子效率（IQE，%）
量子效率测试系统应用
•IEC 60904-8:2014-光伏器件-第8部分：光伏（PV）器件光谱响应度的测量
•IEC 60904-8-1:2017-光伏器件-第8-1部分：多结光伏（PV）器件光谱响应度的测量
量子效率测试系统报告参数
•设备/IPCE
•像质计
•预测Jsc
•反射率
•透射率
量子效率测试系统单色探头（TMc300）参数
探头光源                75W氙气和100W石英卤素（QTH）
单色仪配置       三重光栅，对称，单Czerny Turner，300mm焦距
带宽                     可调的固定狭缝，典型1-10nm
分辨率               0.3nm（1200g/mm）；0.6nm（600g/mm）
分散度            2.7nm/mm（1200g/mm）；5.4nm/mm（600g/mm）
波长范围        300-1100nm（1200g/mm）；1100-2500nm（600g/mm）
波长精度           ±0.2nm（1200g/mm）；±0.4nm（600g/mm）
中继光学                   基于透镜，1.2倍放大
探头尺寸                       高达6x6mm
温控真空安装
温度控制                   4x70W帕尔贴热泵，水冷热侧
温度范围                          15-65℃
温度反馈              传感器位于样品平面以下3mm的中心位置
温度稳定性                        ±1℃
偏光
运输至样品                        分支玻璃纤维束
偏置源辐照度                        0-1.5suns
偏置源均匀性                     ±1%，超过1 cm²
过滤器选项                   两个50mm方形过滤器支架
光源选项                        石英卤素/氙气/B级AM1.5
自动化
软件控制                      Benwin+Windows应用程序
接口                                    USB
参考二极管
二极管和量程硅             300-1100nm；锗800-1800nm
可追溯性                            PTB，德国

电压偏置（可选）
电压范围                     -20至20V
电流限制                         1A
XY级（可选）
X向行程                              250mm
Y向行程                              200mm
位置精度                              ±16µm
双向重复性                            ±1µm
分辨率                                0.5µm
驱动器类型                           步进电机
速度                                   15mm/s
积分球
端口尺寸             15mmØ（提供5和10mmØ端口异径管）
镀膜                                Ba₂SO₄
探测器                           硅/锗/硅InGaAs夹层
量子效率测试系统选项
所有配置和附件的设计应使PVE300系统适应所有单结和多结光伏设备的测试要求，包括：
•基板、超高速或封装设备的温控真空支架
•可编程单通道或多通道偏置源，包括AM1.5匹配偏置源
•多结电池和某些薄膜器件的电压偏压评估
•基于积分球的反射率/透射率测定，以产生内部量子效率（IQE，%）
•用于设备均匀性测量的电动x-y工作台
•添加第二单色仪的荧光材料的表征
•定制电子探针
•温度传感器
•探测光束辐照度控制
•高输出单色光源
