3D激光全息直写打印系统是高速
3D全息图像打印系统和
全息光刻打印系统,以
激光全息直写技术
制作激光全息母版,广泛用于各种高安全性
全息防伪图案制作打印和衍射光学元件(DOE元件）制作。
3D激光全息直写打印系统能够提供真实3D模式，全息工作模式,光刻工作模式和全息光刻工作模式，并**实现编程控制暗中模式的自由切换。
标准全息图的制作面积为150x150mm (6″x6″)，可根据用户要求扩大全息图像面积。3D激光全息直写打印系统采用脉冲激光，可以在短短几个小时内填充相同或不同的全息图，因此不需要机械复合。
激光全息光刻打印机通常采用正性光刻胶作为打印介质，曝光所需的光刻胶区域即可实现全息图制作，实现全息图生成，也可经过蚀刻工序完成衍射结构元件制作。
![$title]( "$title")

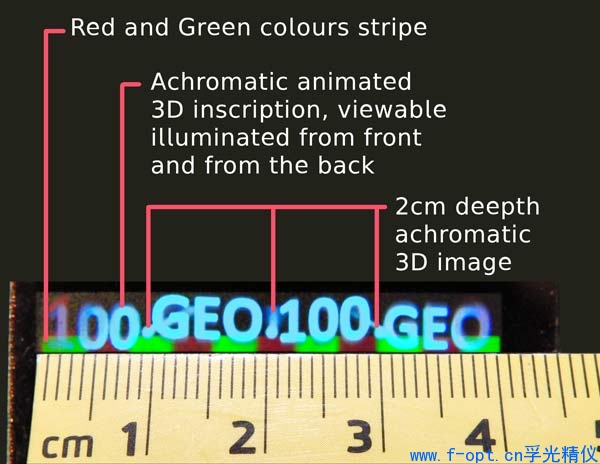

图1:3D全息光刻效果和消色差全息效果
3D激光全息直写打印系统*具*色
| **的功能 |
用脉冲激光直写真彩色透射全息图 |
| 采用脉冲激光使这个3D激光全息直写打印系成为市场上***快的产品 |
| 直接图像投影在光刻胶上，分辨率高达26,000 dpi。 |
| 使用自定义位图图像（全息图中***多10个）用于填充全息微框。该选项允许以210,000dpi的分辨率实现直接图像投影，并且允许记录各种定制的纳米结构，例如具有〜5um的字母高度的纳米文字和其他纳米结构。 |
| 3D对象的原始全息图包含从200到800的透视图 |
| 图形和安全效果 |
真正的全息3D图像 |
| 光刻效果 |
| 衍射缩微文字高度20微米 |
| 纳米文字高度约5微米 |
| 缩微图像 |
| Nanoimages |
| 珠光效果 |
| 字母透镜 |
| 透镜 |
| 隐藏图像（CLR）静态和动画 |
| 全息衍射元件 |
彩色结果和动态运动 |
| 真彩2D，真色2D / 3D |
| 具有200-800视差视图的真彩色立体图 |
| 具有2-800通道的多通道彩色全息图 |
| 多层2D / 3D具有无限数量的层次，深度调制 |
| 压模全息图 |
任何定制的纳米结构 - 一个全息图可含10种微结构（漫反射白色区域，二维光栅，三角晶片，菲涅耳微透镜等）。 |
| 由常见衍射光栅组成的任何图像（700 - 1400线/ mm，取向0-180度;颜色，角度，亮度和压印调制）。 |
| 由2D衍射光栅组成的任何图像（700 - 1400线/ mm，方向0-90度;颜色，角度和亮度调制）。 |
| 光刻衍射元件 |
任何形状和图像的菲涅尔透镜效果。 3种模式：透镜模式，梯度模式，表面模式。在梯度模式下，可以使用额外的角度和频率调制功能。圆形和椭圆形镜片生成各种尺寸和类型。 |
| 任何由Blazed光栅组成的图像（具有不对称锯齿光栅轮廓）。光栅频率范围1-500线/ mm，方向0-360度，角度和频率调制。 |
| 任何由对称光栅组成的图像。光栅频率范围1-500线/ mm，方向0-180度，角度和频率调制。 |
| 任何由2D光栅组成的图像。光栅频率范围1-500线/ mm，方向0-90度，角度和频率调制 |
![$title]( "$title")

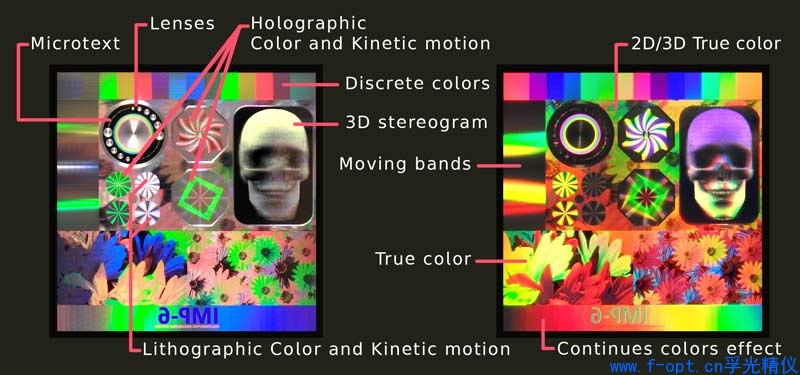

图2：全息光刻效果，运单和色彩运动
3D激光全息直写打印系统硬件规格
分辨率/解析度
全息微框尺寸 - 225x126微米
基元全息图的尺寸（微框架中 ）- 从1x1微米
基元全息图密度 - 每英寸多达26,000个基本全息像素）
图形分辨率高达210,000dpi
直写分辨率：100x100微米
制作速度：
约1平方厘米/ 7分钟，脉冲30Hz激光
每3分钟约1平方厘米脉冲60Hz激光
调制器类型：LCOS 1920x1080像素
激光：高性能的405nm激光器或全息专用脉冲激光器
聚焦：带CCD相机
SOFTWAREimage包含的程序
图层创建程序（效果生成和计算程序）
展示台
全息记录程序。
![$title]( "$title")

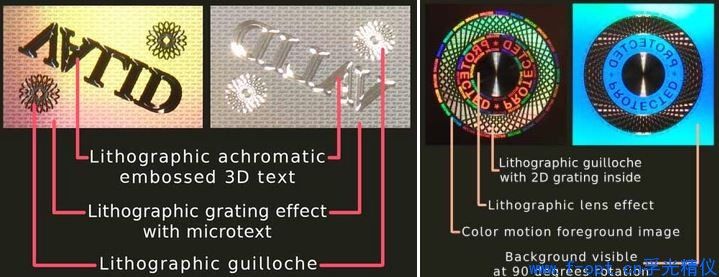

图3：全息光刻效果：压模全息的内置光栅光刻效果
全息图由包含不同视觉效果的层的组合构成。层数不受限制。在一个全息图的设计中可以具有全息和平版印刷层的任何组合。***终和（任何）中间结果可以通过我们的软件可视化，并在设计工作期间进行验证。用于全息图创建的软件不与用于全息记录的软件接口，并且可以安装在任何数量的计算机上，以方便设计者。
![$title]( "$title")

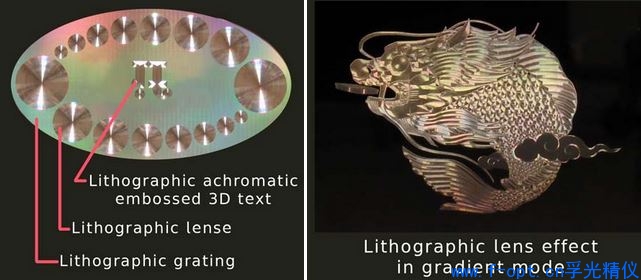

图4：全息光刻效果-全息光刻消色差3D文字和全息光刻透镜效果
3D激光全息直写打印系统详细参数
| 工作模式 |
真实高深度三维全息图，全息模式 |
| 光刻模式 |
| 组合全息-光刻模式 |
| 在0.5秒内自动执行全息和光刻操作模式之间的切换。 具有**的定位精度。 |
| 制作速度 |
〜1平方厘米每30分钟与CW激光 |
| 约1平方厘米每7分钟，脉冲30赫兹 |
| 激光脉冲60Hz激光器，每3分钟约1平方厘米 |
| 光栅间距 |
全息模式：可变700-1400线/ mm |
| 平版印刷模式：可变1-500线/毫米 |
| 颜色数量 |
彩虹颜色：430-680nm范围，1nm分辨率 |
| 混合颜色：全息白色和品红色 |
| 方向数 |
全息模式：0-180度 |
| |
光刻模式：0-360度 |
| 具有1度设计分辨率和0.1度记录分辨率 |
| 聚焦模式 |
全区聚焦 |
| 本地聚焦 |
| 自动对焦 |
![$title]( "$title")

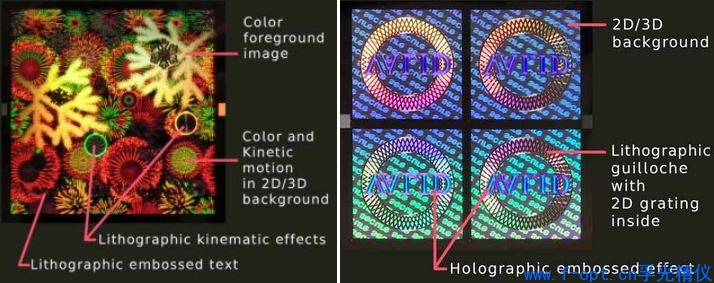

图5：全息光刻效果-光刻消色差压3D文字，光刻透镜和光刻光栅效果
3D激光全息直写打印系统安装环境
实验室空间 - 不小于3x2x2米
工作电压230V
功耗<500W
工作温度 - 21±2摄氏度
工作湿度 - 50±10％
曝光板处理室 - 不小于1×1.5×2米，具有抽滤功能。
