双通道脉冲发生器非常适合
激光脉冲整形应用或
激光脉冲削波，是理想的
普克尔盒脉冲发生器和Q开关脉冲发生器。

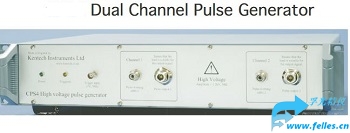

双通道脉冲发生器CPS4特点
两个相等但相反的电 极3.5kV矩形脉冲。
使用前面板脉冲形成电缆，脉 冲长度单独调整。
单触发器输入
同步输出
110/240V 交流电 功率
![$title]( "$title")
单晶体装置和一个3.5kv驱动器组对简单激光脉冲斩波
单晶普克尔盒需要7kv方波脉冲斩1微米的激光束。采用两3.5kv 脉冲发生器驱动
晶体的另一端消耗的能量是使用一个脉冲发生器时的一半。等于使用单个脉冲发生器驱动100欧姆电缆消耗的能量。
双通道脉冲发生器CPS4产品规格
产品概述
输出 2
输出连接器 N类型
输出电压 大于等于3.2kv 50欧姆
输出电极 通道1=正极， 通道2=负极
脉冲形状 快速上升下落的矩形
脉冲宽度 4nsFWHM 没有外部脉冲形成电缆。有电缆是是6.8和10ns
上升时间 <150ps
下落时间 *快是300ps 或是脉冲宽度（80-25%）的10%
触发器 ≥5V 50欧姆，<5ns 上升
振动 <20ps RMS
触发延迟 约23ns （从触发输入到输出）
重复率 单击>10HZ
电源 100-240V AC 50-60 HZ ***大功率<20W
输出：
脉冲输出 N 2个通道> 3.2KV 50欧姆
输入：
触发输入 BNC ≥5V为50欧姆， 上升时间<5ns
功率： IEC 输入功率3.15A T 20mm熔断和转换， 在后面板上
控制：
脉冲宽度 SHV 专门插入脉冲形成电缆
功率 IEC 转换脉冲发生器的AC功率
LED指示灯：
功率 指示采用的AC功率和切换的单元
触发 触发单元时触发照明
终结器- 监控单元
输入电压 ***高5kv/10ns/100Hz 方波脉冲
输入 N类型 50欧
监控器输出 100:1 衰减的输入电平
输出 SMA 50欧
尺寸大小：
脉冲发生器 高=90mm， 宽=450mm，深=410mm （不包括手把，底座和架耳）
使用环境：
外界温度： 5-35°C
湿度 <95% 非凝结
海拔 < 3000m
