Ce:YAG荧光片和LuAG:Ce荧光单晶片是利用YAG发光材料原理为高功率白光LED制造设计的Ce:YAG荧光晶体材料,取代Ce:YAG荧光陶瓷和Ce:YAG荧光透明陶瓷,适合制作LED贴片,SMD LED贴片。
Ce:YAG荧光单晶片专业为高功率白光LED而设计,对于蓝光InGaN发射发光二极管的波长转换而言,Ce:YAG单晶是一种智能,精准和高效的白光LED荧光发光材料。由Ce:YAG荧光单晶制成的单晶片为高功率LED事业提供了***佳方案,其效率超过150LM/W,是单晶荧光粉末或多晶荧光粉的理想替代产品,也是Ce:YAG荧光陶瓷的有效替代品。
Ce:YAG荧光片是替代多晶YAG荧光片和透明荧光陶瓷的理想材料
Ce:YAG荧光单晶片主要特性*势
* 后向散射少,自吸收少,*高的转换效率,*大光强
荧光粉和多晶材料的颗粒边界容易把光束散射到发光非有效方向,造成效率低下。而这种Ce:YAG荧光单晶片只需要克服一个边界的影响,具有***少的寄生吸收。
* 产生热量少,LED寿命长
Ce:YAG单晶荧光片具有*高的热导率,可帮助芯片散热。同时,芯片也不会经受后向散射产生热量,有助于降低LED芯片的老化,使得LED寿命*长。
* 热稳定性*,温度淬灭少
与其它荧光粉相比,这种Ce:YAG单晶荧光片在相对高温时也能产生*多的光,避免LED在高端应用中变暗,LED温度淬灭*少。
* 质量均匀可靠,*少的分选工作
Ce:YAG单晶荧光片具有稳定的特性,LED制造企业不需要对其分选或分类,有助于提高生产效率,*化生产成本。
* 光谱范围可变,色彩表现*佳
YAG:Ce单晶荧光片可被调谐到多个波长范围,可制成产品覆盖CT2700-6500K的范围。
* *长的持久性
单晶Ce:YAG荧光屏具有良*的抗划伤能力和抗热退化能力,这种物理特性决定了这种荧光片不仅是LED芯片的理想转换材料,同时也是LED理想的保护性材料。
* *价的经济性,使用成本*低
与荧光粉和多晶材料相比,这种单晶Ce:YAG荧光片具有*低的使用成本。

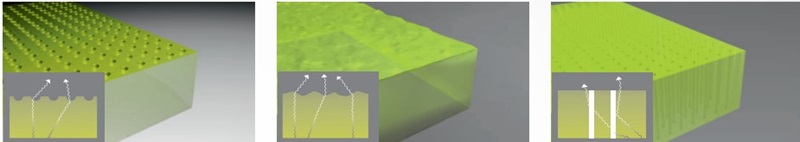

超高效率: 单晶YAG:Ce荧光片可以获得***佳照明表现,可以把后向散射降到***小,使得发射效率***大化。
Ce:YAG单晶荧光片表面增加了微小凹坑,成为扩散中心,产生的荧光光子*容易向上发射。
Ce:YAG单晶荧光片有效控制表面粗糙度,表面和边缘平坦极大减少反射的光子,进而提高发射效率。
精细荧光单晶片穿孔允许光子反弹到荧光片或小孔边缘,竖直方向发射出去,提供光子激发效率。
LED用Ce:YAG晶体应用

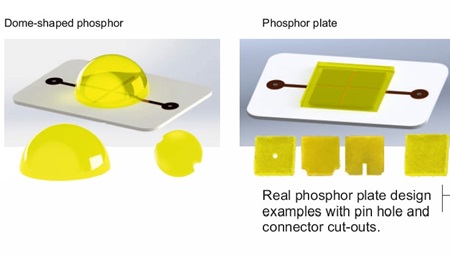

Ce:YAG单晶荧光片可以制成适合LED工业应用的各种类型,为不含树脂的高功率LED而设计。其中平板形荧光片和半圆形荧光片非常适合不同的LED使用。
Ce:YAG单晶荧光片非常适合拾放机器人操作,添加到单个或多个LED上。平板形或圆顶形荧光片提供了标准的结构,使得固定位置安装极为方便。
圆顶形荧光片和镜片组成整体的高效组合 荧光片可被加工成带有连接器(切口或针孔)的特定形状

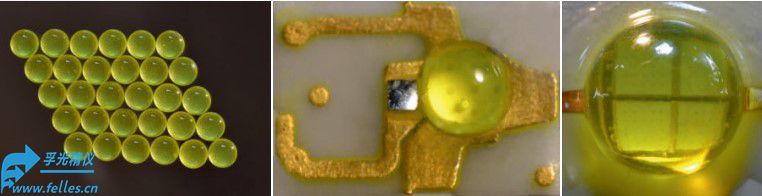

设计实例
Ce:YAG荧光片数据
荧光片尺寸可根据LED设计和物理特性而自由加工,生产尺寸范围从十几微米到毫米单位的大小。

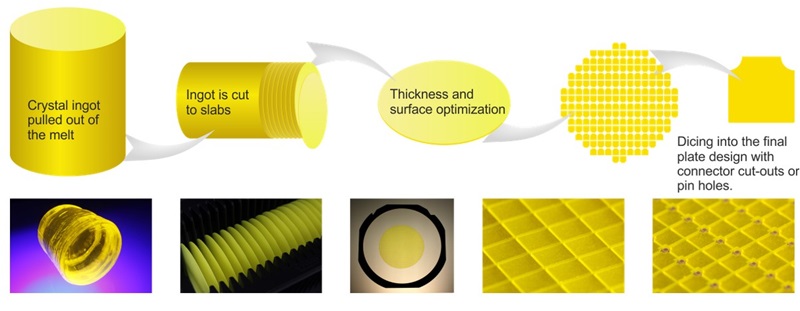

Ce:YAG荧光片加工过程
标准LED荧光片尺寸是1x1mm截面积,250微米厚度, 半圆形荧光片:直径为1.4mm
荧光粉 /夜光粉/ 闪烁粉---YAG:Ce和YAP:Ce
我们提供*质进口YAG:Ce和YAP:Ce荧光粉,这些荧光粉由高质量闪烁体单晶直接加工而成。晶体颗粒均匀,在LED和液体闪烁技术中广泛使用。比如,这种荧光粉可用于液相色谱法对14C和3H的检测。
荧光粉颗粒规格:
0 – 30 um
30 – 50 um
50 – 70 um
70 – 90 um
90 – 125 um
其他粒径的规格可根据要求加工。颗粒表面可按用户要求蚀刻,也可覆盖钝化层,防止背景增加。
其它荧光粉
P43 – GOS,P43 – Gd2O2S:Tb 是常用于X射线照相技术的发光磷光体材料,具有较高的原子量,发射峰值与光电二极管匹配。
Peak emission: 544 nm
Emission decay time: 1 ms
Zeff: 61.1
Density: 7.34 g/cm3
P47 , P47 – Y2SiO5:Ce是一种常用于电镜上的荧光体材料。
Peak emission: 400 nm
Emission decay time: 100 ns
Zeff: 33
Density: 4.5 g/cm3
P46 – YAG,全称YAG – Y3Al5O12:Ce, 是一种常用于探测X射线或紫外线已经电子辐射的荧光体材料, 也常用于InGaN发光二极管。
Peak emission: 550 nm
Emission decay time: 60 ns
Zeff: 32.0
Density: 4.55 g/cm3
