电动三维位移台
电控三维位移台3D/4D-stage是zhuanye为激光光学安装固定设计的电控XYZ位移台,并且可在三轴位移台基础上加上旋转台组成四轴位移台功能。电控三维位移台采用三个电控直线线性位移台组成,可以增选一个电控旋转台用于θ轴旋转。三维位移台组成XYZ维的位移,可提供行程距离有25mm、100mm或200mm,每个轴可以*立选择。编号：FPASI-3D/4D-stage价格：￥0.00数量：在线客服邮箱 info@felles.cn 服务热线021-2279 9028 您也可网站留言或在线客服留言垂询，孚光精仪-**的进口激光精密科学仪器服务商欢迎您！ -
- 商品详情
电动三维位移台3D/4D-stage是zhuanye为激光光学安装固定设计的电控XYZ位移台,并且可在三轴位移台基础上加上旋转台组成四轴位移台功能。
电动三维位移台采用三个电控直线线性位移台组成,可以增选一个电控旋转台用于θ轴旋转。三维位移台组成XYZ维的位移,可提供行程距离有25mm、100mm或200mm,每个轴可以*立选择。
![$title]( "$title")

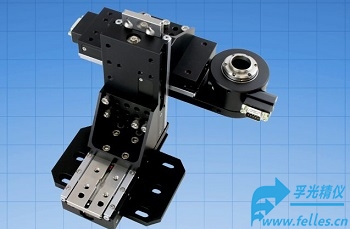

图1：电动三维位移台实物图3D-stage
三个XYZ三维线性位移台采用闭环直流伺服电机,交叉滚筒轴承,高精度丝杆和高分辨率定位反馈编码器控制,从而保证了位移台平滑和精确的运动。与其它工作台一样，这些电控三维位移台可以极慢的速度均匀移动，电控三维位移台提供各种速度/精度选项,也可订制3D/4D位移台系统,通常通过一个适配板把各个位移台组装在一起。
电控三维位移台可以使用各种各样的控制器，这些控制器和工作台可以相互兼容,推荐使用自由的MS2000位移控制器，可自动纠偏，并可通过RS-232或USB连接与上机位进行通讯。
电动三维位移台参数
*注：采用1.59 mm螺距的丝杠（16TPL）技术参数 尺寸 编码器分辨率* 5.5 nm 线性编码器 10 nm RMS重复精度（典型） < 0.7 μm 采用线性编码器重复精度（典型） 200 nm 丝杆精度 0.25 μm/mm 采用线性编码器后的丝杠精度 ± 3 μm/length scale ***大速度* 1.75 mm/sec 行程范围 25~100mm
电动三维位移台丝杠附件
注：采用旋转编码器和6.35毫米螺距丝杆丝杆螺距选择 旋转编码器分辨率 ***大速度 25.40 mm (极粗) 88 nm 28 mm/sec 12.70 mm (超粗) 44 nm 14mm/sec 6.35 mm (标准) 22 nm 7 mm/sec 1.59 mm (细) 5.5 nm 1.75mm/sec 0.635 mm (极细) 2.2 nm 0.7mm/sec
![$title]( "$title")

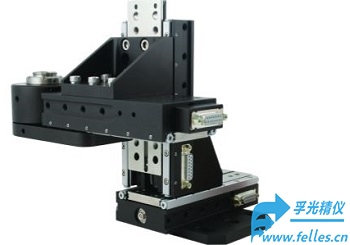

图2：电动四维位移台4D-stage俯视图（由XYZ三维位移台+旋转台构成）
