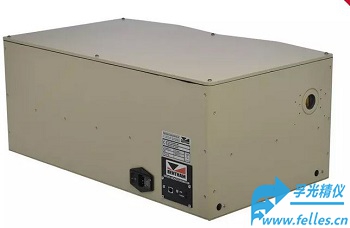

双级联光栅单色仪DTMS300采用3个光栅和一套双单色仪器组成,内置电动狭缝,具有出色的散射光特性。双级联光栅单色仪单次扫描就可覆盖200nm-50µm较宽的光谱,可选择测量的带宽,非常方便使用。
双级联光栅单色仪DTMs300高达双单色仪以双单色仪色散相加技术,保持良*的光学性能和灵活的配置方案。
双级联光栅单色仪组合的各种光源、探测器和入口光学元件兼容,是我们许多光测量解决方案的核心单色仪器,可用于如下领域:
鞣制器具的型式试验
用于光疗(包括PDT和PUVA)的源的精确剂量测定
太阳紫外线辐照度的监测
NVIS兼容性测试
双级联单色仪DTMs300特点
良*的光学光谱性能和散射光表现
高度可配置性能
内置电控出射狭缝
单次扫描的光谱范围高达 200nm-50µm
包括两个300mm焦距单色器
内置于单个铸件中,以*化刚性和坚固性
USB2.0自动化控制
一个入口和***多两个出口,具有自动基于镜像的端口选择,可用于多种输入/输出配置
通过USB 2.0接口集成和全自动控制电子设备
双级联单色仪规格参数
配置一对对称Czerny-Turner单色器,色散相加模式
焦距总焦距:600mm (单个单位:300mm)
光栅安装: 三光栅转塔
光栅数量:1-3个
光栅尺寸: 68x84mm
孔径比: f/4.1
入口/出口数量:1/2或2/1个出口
机械分辨率驱动:0.000072度/步
狭缝类型:固定型,千分尺或电动控制可选
狭缝尺寸:10µm-10mm(宽)x 20mm(高)
滤光片尺寸:23mm
控制接口:USB2.0
配置专业软件和SDK
对于常用的1200g/mm的光栅的典型光学参数如下
光谱范围:200nm-50um
线性色散:1.35nm/mm (色散相加)
波长精度: +/-0.1nm
波长重复精度:+/-0.025nm
分辨率:0.15nm (0.05nm@降低狭缝高度)
杂散光消除: 10^-8 @2.5FWHM
波长获取速度:2000nm/s
