这款
Shack-Hartmann波前分析仪是进
口Shack-Hartmann波前传感器,沙克哈*曼波前传感器和沙克哈*曼波前分析仪,广泛用于光束质量分析,
飞秒激光测量和自适应光学系统构建。
Shack-Hartmann波前分析仪*点
抗噪音和振动设计,受机械噪音和机械振动影响小
可以分析宽范围内的波长
可以测量连续激光,脉冲激光和
飞秒激光
实时测量能力
可同时测量波前、光束强度和光束质量
可以轻易地置入自适应光学系统中使用！
Shack-Hartmann波前分析仪测量结果显示：
测量结果显示表格：
PV, RMS.
以泽尼克Zernike表示的波前像差系数***高是36和Seidel赛德尔像差(倾斜、离焦、像散、彗差、球面）。
激光光束质量表征参数

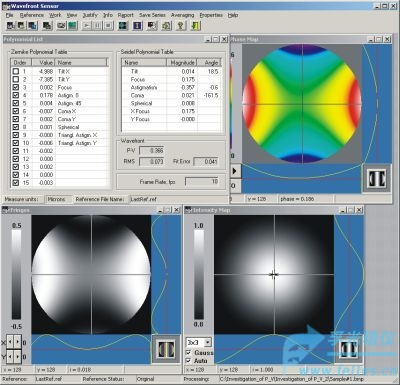

图形窗口：
Hartmannogram图像
各种相位和光束强度（灰度或调色板）的3D,2D图形分布图，合成的条纹和梯度映射图根据获得的数据改变。
光束的点扩展函数表示聚焦中的光强分布。
不同类型的光束孔径（圆形，椭圆，矩形，多边形）。
报告以多种格式储存，可以打印图像。
软件具有用户友*型图形界面,界面上有菜单,热键和帮助项。
![$title]( "$title")
Shack-Hartmann波前分析仪应用:
科研单位,高校和研究实验室
生产激光系统和激光机床的工业企业
制造业，使用激光辐射为工具用在不同技术领域，*别是必须要精确控制光束的应用
研究光学测试设备的制造业。
医疗和诊断中心

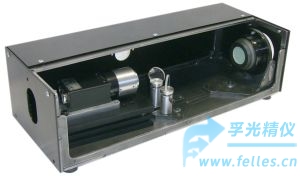

应用案例如下照片显示了
Shack-Hartmann波前分析仪植入到自适应光学系统（AOS）。AOS是为了校正波前像差。入射光束从**平面反射,然后从可变形反射镜发射,穿过分离器。一部分光束到达
Shack-Hartmann波前分析仪和另一部分穿过输出孔。
![$title]( "$title")

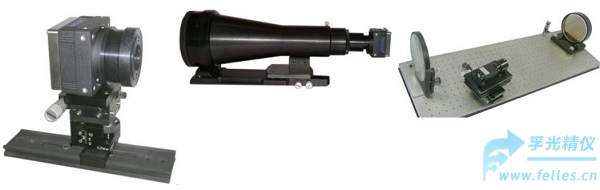

Shack-Hartmann波前分析仪配件:
光学接口：调整系统，让光束准直可达100 mm。
固定支架上是中性密度滤光器（30%,1%,0.1%,直径25mm,光学质量是λ/10）。
平面参考波前源（准直器,波长的光纤耦合激光器,固定支架）。
线路板和机械工具。
![$title]( "$title")
Shack-Hartmann波前分析仪规格
波长范围: 400~1100nm
传感器孔径:1/3"(1/2") -4.5x2.8 (6.4x4.8)mm
相机分辨率 744х480像素（1/3''尺寸版本）
微透镜阵列参数：pitch间距0.15mm，焦距6mm(基本版本）
微透镜数： 30x18 (42x32)个
帧速率: 60Hz
波前精度: 波长/ 10
波前动态tilt范围: 波长*50
尺寸: 55 x 55 x 70 mm
