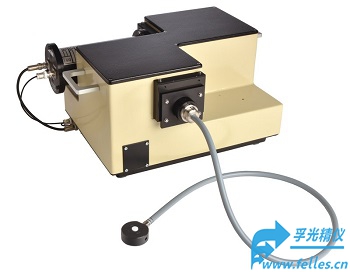

分光辐射计

这款分光辐射计是专业为光动力学疗法PDT光源的光谱辐照度定标而设计的光谱辐照度测量仪器和光疗辐射计定标仪。
安全有效的光疗和光动力疗法依赖于精确的剂量学。在医院和临床研究中，PTCal150为所有光疗和PDT光源的精确光谱辐照度测量设定了基准。
分光辐射计采用光谱辐照度测量仪研究级光学元件设计，能够提供***高精度的患者曝光数据，并为光疗辐射计校准提供完全的信心。
确定热身特性，了解辐照度的时间变化，指导光疗和光动力疗法的应用。
分光辐射计紧凑型双单色仪具有精确的余弦校正输入光，可在非常宽的动态范围内提供出色的杂散光性能，允许对钨丝、LED、金属卤化物、氙弧、荧光和二向色光源以及全光谱灯进行精确测量。

分光辐射计核心*势
•只需几步即可实现高精度光谱辐射测量
•根据您的光疗设备选择UV/UV-vis配置
••无校准标准确保您与国家计量标准的联系
•通过USB接口的全自动测量过程
分光辐射计特点
•基于双单色仪的精密透射余弦散射光谱辐射计
•内置PMT高压电源和双通道，60年皮安表，提供令人印象深刻的动态范围
•带可选侧视图或端视入口光学元件的柔性消防束，方便地将光从透射扩散器耦合到单色器
•设置在一个单一的，坚固的住房，便于运输之间的诊所和实验室
•Windows控制软件（BenWin+）通过USB 2.0提供完全自动化
分光辐射计报告参数
•光谱辐照度
•红斑辐照度
分光辐射计入口光学元件参数
入口光学型              弯曲精密传输散流器（直列或直角配置）
孔径                                   10mm
f2'                                      <1%
耦合                      随机纯熔融石英纤维束，0.5m长
分光辐射计单色仪
单色仪类型       紧凑型双单色仪，附加色散。Czerny-Turner mount.
焦距                          150mm（每台）
缝                            固定，可互换
光栅                     对，运动安装，33x33mm
峰值处10倍半高宽的杂散光抑制             10^-8
光学性能/配置      2400 g/mm（紫外线配置）    1800 g/mm（UV-Vis配置）
光谱范围              200-600nm                     250-800nm
典型带宽             1、2或5nm                     1、2或5nm
波长精度               ±0.15nm                       ±0.20nm
波长再现性             ±0.05nm                       ±0.07nm
分光辐射计探测器和探测系统
探测器类型                    S20光电阴极端窗光电倍增管
探测器高压                           -750V（可调）
探测器响应范围                        200-850nm
探测器暗电流（典型值）                   500pA
皮安计电流范围                      小于1pA至100µA
皮安计ADC分辨率                        >14½位
皮安计ADC积分时间                       100ms
分光辐射计通用参数
接口                                 USB 2.0
软件控制                        BenWin+Windows应用程序
操作系统                         Windows 7操作系统
***低硬盘/内存要求                   100MB/256 MB
外形尺寸                     约为395L x 315W x 250H（mm）
电源输入                            110/220V 50/60Hz
分光辐射计校准标准（200-300nm）
灯具类型                             氘灯
标称灯功率和电压                  30W，100V
工作电流                           300mA DC
预期寿命                              2000h
电源                             PSU_氘灯电源
校准类型和波长范围             距离正面平面5.5mm处的光谱辐照度，200-400nm（2nm步长）
校准溯源性              物理校准技术Bundesanstalt（PTB，德国）
分光辐射计校准标准（250-800nm）
灯型                                       卤素灯
标称灯功率和电压                         150W，24V
工作电流                                  6.300 A DC
预期寿命                                    2000h
电源                                  PSUɢ610稳流灯电源
校准类型和波长范围              距离正面平面5.5mm处的光谱辐照度，250-800nm（5nm步长）
校准溯源性              物理校准技术Bundesanstalt（PTB，德国）
分光辐射计选项
PTCal150_0001       PTCal150光谱辐射计（250-600nm）
PTCal150_0002       PTCal150光谱辐射计（200-600nm）
PTCal150_0003       PTCal150光谱辐射计（250-800nm）
PTCal150_0004       PTCal150光谱辐射计（200-800nm）
