照度计校准仪

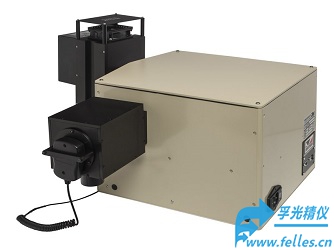

照度计校准仪PCS300提供了亮度计和照度计校正的解决办法,非常适合照度计和亮度计辐照度性能表征。
照度计校准仪围绕可调谐的单色光源设置，使光度计的光谱响应度测量能够确定它们与期望CIE V（λ）函数的偏差，该偏差由f1'失配指数表示。此外，照度计校准仪开发还可以通过测量光度计的组件探测器和滤光片，确保带外屏蔽。电动测角仪的增加允许测量方向响应。
照度计校准仪将直接报告重要的数值，以证明您的光度计的性能。根据ISO/CIE 19476:2014，将PCS300与LuxCal250配合使用，以校准lux和亮度计。
照度计校准仪核心*势
•根据ISO/CIE 19476:2014描述光度计的关键参数
•易于使用和接口的测试设备
•无需暗室或光学台（定向响应测量除外）
•可追溯到德国PTB的校准

照度计校准仪特点
•氙灯/单色器可调光源
•双光路光学耦合光到DUT和平行测量的参考光电二极管（luxmeters）
•用于亮度计光谱失配表征的积分球附件
•用于滤光片透过率测量的准直氘/卤素源选项
•带手动DUT 90°旋转的电动单轴测角仪，用于方向响应测量
•使用Benwin+光谱采集应用程序实现全自动
•校准可追溯至德国联邦物理校准技术公司（PTB）
照度计校准仪应用
•ISO/CIE 19476:2014，照度计和亮度计性能表征
照度计校准仪报告参数
•一般V（λ）失配指数，f1'
•方向响应指数，f2
•过滤传输（%）
•探测器响应度（A.W^-1）
照度计校准仪可调光源参数
探头光源                      150W氙气
单色仪配置       三重光栅，对称，单Czerny Turner，300mm焦距
带宽                  可调的固定狭缝，典型1-10nm
波长范围                 2400 g/mm光栅：250-320nm
1800 g/mm光栅：320-800nm
1200 g/mm光栅：800-1100nm
分辨率                       250-320nm: 0.15nm
320-800nm: 0.2nm
800-1100nm: 0.3nm
色散                         250-320nm: 1.35nm/mm
320-800nm: 1.8nm/mm
800-1100nm: 2.7nm/mm
波长精度                       250-320nm: ± 0.1nm
20-800nm: ± 0.15nm
800-1100nm: ± 0.2nm
照度计校准仪皮安计参数
通道1输入                       皮安计电流输入
通道2输入                       皮安计输入电流
增益范围                          1010-105 V/A
***大电流输入                        100µA
频率响应                          DC至30Hz
获得精度                            +1%
增益稳定性                        200ppm/℃
输出稳定性           5ppm/°C至500ppm/°C，取决于灵敏度
线性                     <0.025%从零到满刻度的线性偏差
ADC分辨率             4½位BCD（0至19999），即>14位分辨率
ADC积分时间                     100ms
皮安计输入阻抗                       虚地
照度计校准仪PCS300- 0001 luxmeter测量附件
探测光束                             尺寸3x3mm
分束器                          合成熔融石英窗口
基准光电二极管                Si-CAL光谱响应度标准
校准类型和范围               短路光谱响应度，360-830nm
校准溯源              物理校准技术Bundesanstalt（PTB，德国）
DUT安装                定制安装。请使用我们的网上表格查询。
软件报告                          光谱响应度，f₁'
照度计校准仪PCS300-0002亮度计测量附件
球体直径                           100mm
球形出口直径                       10mm
球形涂层                           硫酸钡
校准类型和范围            短路光谱响应度，360-830nm
校准溯源            物理校准技术Bundesanstalt（PTB，德国）
软件报告                        光谱响应度，f₁'
照度计校准仪PCS300- 0003方向响应附件
光源                         CL6-H封闭式150W卤素灯
典型灯距                               2m
DUT安装               定制安装。请使用我们的网上表格查询。
DUT旋转                     一轴电动，手动旋转底座90°
角度精度                               ≤0.1°
角度分辨率                            ≤0.001°
软件报告                             方向响应度，f2

照度计校准仪PCS300-0004滤波器传输附件
照明类型                               多色准直光束
光源                                ILD-D2-QH卤化氘光源
准直器                               COL_2_UV-VIS准直器
探测器            DH_30多碱光电倍增管&DH_Si硅光电二极管
样品架               定制样品架，直径不超过15mm。请使用我们的网上表格查询。
照度计校准仪选项
PCS300_0001            pLuxMeters的一般V（λ）失配指数，f₁'
PCS300_0002            亮度计的一般V（λ）失配指数，f₁'
PCS300_0003            方向响应指数，f₂
PCS300_0004             过滤传输（%）
