桌面型主动隔振平台

这款桌面型主动隔振平台是放置在实验台或实验桌上的主动式隔振平台,具有*异的刚性,操作简单,快捷设置,feichang适合精密仪器主动隔振应用。
这款桌面型主动隔振台在回路中使用惯性速度,这种惯性速度可以从加速器的积分信号中测量到，这种信号与惯性速度成正比,相似于粘性阻尼力,但是重要的区别是阻尼是相对于惯性平面来说的。因此,与被动隔振系统相比,主动隔振台通过增加阻尼,主动隔振台会成为“粘”的惯性平面,从而获得**的隔振效果。

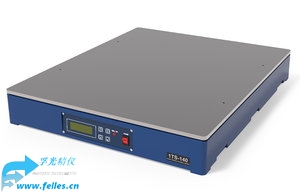

图1：桌面型主动隔振平台实物图
桌面型主动隔振平台*色
隔振效果从0.7Hz开始,超出10Hz后隔振性能迅速提升至40dB
低频共振feichang微小说明比隔振性能比普通被动阻尼技术的**
良*的刚性使其有着*良定向+位置稳定性
良*的隔振性能包括所有六个线性和旋转振动模式

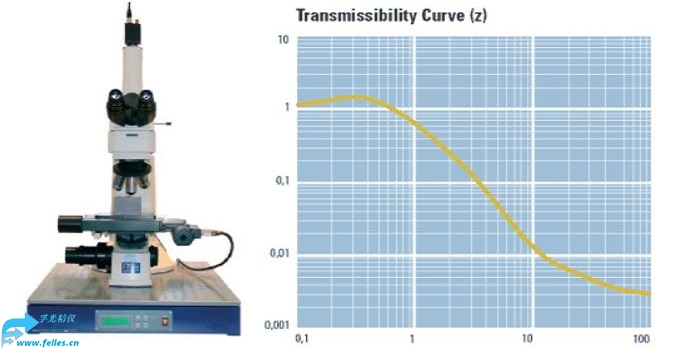

图2：桌面型主动隔振平台应用示意图和隔振性能曲线
桌面型主动隔振平台应用
扫描探针显微镜隔振
扫描电子显微镜隔振
扫描近场光学显微镜SNOM隔振
激光共聚焦显微镜隔振
干涉仪隔振
纳米压痕仪隔振
纳米光刻仪隔振
精密天平隔振
薄膜测厚仪椭偏仪隔振
生物物理测量隔振
单分子测量隔振
细胞操作隔振
膜片钳隔振
IVF隔振
桌面式主动隔振平台订购参考
订购代码                      意义
1TS-140                      固体面板不带任何螺孔
1TS-140B                   标准隔振台+不锈钢面包板
1TS-140B-AL            标准隔振台+铝制面包板

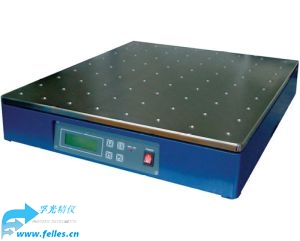

图3：桌面型主动隔振台1TS-140B（标准隔振台+不锈钢面包板台面）
桌面式主动隔振平台规格参数
隔振性能：      0.7~200Hz动态隔振,*高频率时主要是被动隔振,为了**的稳定性，反馈有效频率至少到2KHz
传递性             <0.01 (-40dB) @大于10Hz,详见曲线
***大负荷        140 kg
尺寸                 500x600x80mm
自身重量         23 kg
安全级别        1级（电力）
功耗                 隔振时***高10W,负荷调整时***高20W
供电要求：       90~120V AC, 47~63 Hz 或者 200~240V AC, 47~63 Hz
保险丝              2x1.6A/250V,置于装置后侧的电源插口处
防护级别            IP 20
工作环境要求：
温度范围            5°C - 40°C
相对湿度            10 - 90% (5 - 30°C) /
                            10 - 60% (30 - 40°C)
应用场所             室内使用
海拔高度           达2000m (6.500 ft)
