光学平台支撑架

光学平台支撑架1TS是专业为支撑蜂窝光学减振平台台面1HT设计的光学隔振平台支架,采用100mm的方形截面钢管制成并涂黑处理,是光学减振平台减振支撑架和支撑腿。

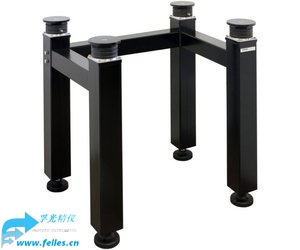

光学平台支撑架1TS由两个“Π”式支架组成，由横梁连接。光学平台支撑架1TS同样适用于其他类型的光学减振平台和其它设备。

光学平台支撑架1TS特色
大小适宜
高度理想
多功能用途
组装方便

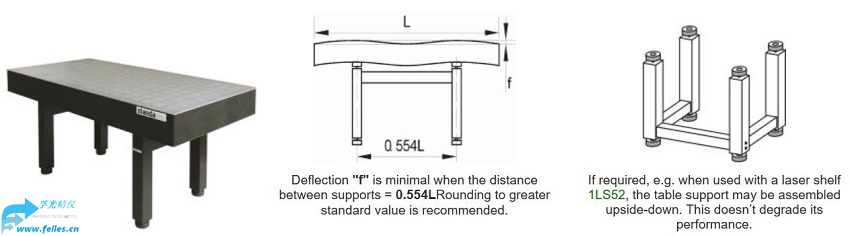

支架脚间的距离=0.554L时，倾斜“f”***小。建议使用*大的标准值;          在如要求使用激光器架1LS52的情况下,可以将光学台支架倒置组装,不会影响其性能。
光学平台支撑架1TS可以接受各种调平和隔振系统，这样可以满足客户的各种需求：

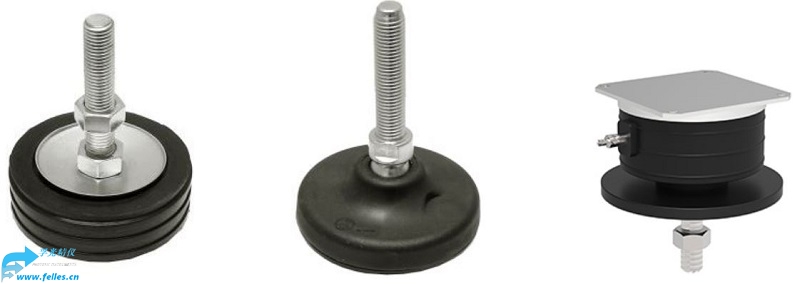

橡胶调平元件(1TS-AR)保证充足的振动隔离                固体调平元件 (1TS-AS) 不需要阻尼时使用                         被动气体调平隔振器 (1TS-AP)多种负载能力

被动气体调平隔振器 (1TS-AP)
被动气体隔振器1TS-AP是高度低，刚度低的空气弹簧隔振器，可以安装在被动和动态应用中，这些应用支持自然频率在3-5Hz的低范围内。
 典型的被动应用包括保护对振动敏感的设备，如坐标测量机，计量检测装置，隔离台和电子显微镜。
 1TS-AP隔振器的弹性机体采用高弹性、耐油、不老化铬CR材料制成。压力板和底板用镀锌钢制成。
 膨胀是由通过“模压”标准轮胎阀门或连接到永久气源造成。
自然频率：3-5 Hz
自然频率缓解压力约：   8 Hz
4 个隔离装置的***大覆盖量
   1TS-AP-200    195 kg (***大压力 5 bar)
   1TS-AP-500    540 kg (***大压力 5 bar)
   1TS-AP-1000    840 kg (***大压力 6 bar)
   1TS-AR    1500 kg
   1TS-AS    3000 kg

上端的调平元件 1TS型号可以从  1TS-AS, 1TS-AR 或 1TS-AP (阅读下面信息)中选择。底部 1TS元件型号是1TS-AS.
默认选择的上端元件是1TS的1TS-AR 橡胶调平元件。例如：
1TS05-07-05-AR –光学台支架大小 500×700×500 mm (宽×长×高) 顶部有 4个1TS-AR 调平元件，底部有 4  个f1TS-AS调平元件
其他调平元件型号请将元件代码缩写附上，例如：
1TS05-12-06-AS –大小 500×1200×600 mm (宽×长×高), 调平元件型号– 1TS-AS (8个 顶端4 个，顶部 4个).
1TS065-18-06-AP-200 –  大小650×1800×600 mm (宽×长×高),  4个调平元件，型号 1TS-AP-200 在顶端，4个 1TS-AS型号调平元件在底部。
用于*大*重光学台面的增固架1TSXX-22-XX
光学平台支撑架1TS超过3500mm长的重型光学台面默认提供增固版的光学台支架结构。在支架的三面都增加了横梁，提高稳定性和可靠性。支架腿中心间距标准值是-2200mm。

光学平台支撑架1TS订购代码释义
1TS065-12-06-AR-CA
光学台大小 650x1200x745 mm (宽×长×高);
顶端有4个1TS-AR调平元件
底部有4个1TS-AS调平元件
CA –轮.
光学平台支撑架1TS标准品订购信息
型号            B, mm        长, mm        H, mm (包括调平元件)    重量, kg

1TS-AP-1000        -        -        -            -
1TS-AP-200        -        -        -            -
1TS-AP-500        -        -        -            -
1TS-AR            -        -        -            -
1TS-AS            -        -        -            -
1TS05-07-05-AP-1000    500        700        700±15            42
1TS05-07-05-AP-200    500        700        700±15            42
1TS05-07-05-AP-500    500        700        700±15            42
1TS05-07-05-AR        500        700        660±25            42
1TS05-07-05-AS        500        700        660±25            42
1TS05-07-06-AP-1000    500        700        800±15            42
1TS05-07-06-AP-200    500        700        800±15            42
1TS05-07-06-AP-500    500        700        800±15            42
1TS05-07-06-AR        500        700        760±25            42
1TS05-07-06-AS        500        700        760±25            42
1TS05-12-05-AP-1000    500        1200        700±15            45
1TS05-12-05-AP-200    500        1200        700±15            45
1TS05-12-05-AP-500    500        1200        700±15            45
1TS05-12-05-AR        500        1200        660±25            45
1TS05-12-05-AS        500        1200        660±25            45
1TS05-12-06-AP-1000    500        1200        800±15            45
1TS05-12-06-AP-200    500        1200        800±15            45
1TS05-12-06-AP-500    500        1200        800±15            45
1TS05-12-06-AR        500        1200        760±25            45
1TS05-12-06-AS        500        1200        760±25            45
1TS065-12-05-AP-1000    650        1200        700±15            51
1TS065-12-05-AP-200    650        1200        700±15            51
1TS065-12-05-AP-500    650        1200        700±15            51
1TS065-12-05-AR        650        1200        660±25            51
1TS065-12-05-AS        650        1200        660±25            51
1TS065-12-06-AP-1000    650        1200        800±15            51
1TS065-12-06-AP-200    650        1200        800±15            51
1TS065-12-06-AP-500    650        1200        800±15            51
1TS065-12-06-AR        650        1200        760±25            51
1TS065-12-06-AS        650        1200        760±25            51
1TS065-18-05-AP-1000    650        1800        700±15            64
1TS065-18-05-AP-200    650        1800        700±15            64
1TS065-18-05-AP-500    650        1800        700±15            64
1TS065-18-05-AR        650        1800        660±25            64
1TS065-18-05-AS        650        1800        660±25            64
1TS065-18-06-AP-1000    650        1800        800±15            64
1TS065-18-06-AP-200    650        1800        800±15            64
1TS065-18-06-AP-500    650        1800        800±15            64
1TS065-18-06-AR        650        1800        760±25            64
1TS065-18-06-AS        650        1800        760±25            64
1TS065-22-05-AP-1000    650        2200        700±15            70
1TS065-22-05-AP-200    650        2200        700±15            70
1TS065-22-05-AP-500    650        2200        700±15            70
1TS065-22-05-AR        650        2200        660±25            70
1TS065-22-05-AS        650        2200        660±25            70
1TS065-22-06-AP-1000    650        2200        800±15            70
1TS065-22-06-AP-200    650        2200        800±15            70
1TS065-22-06-AP-500    650        2200        800±15            70
1TS065-22-06-AR        650        2200        760±25            70
1TS065-22-06-AS        650        2200        760±25            70
1TS08-12-05-AP-1000    800        1200        700±15            58
1TS08-12-05-AP-200    800        1200        700±15            58
1TS08-12-05-AP-500    800        1200        700±15            58
1TS08-12-05-AR        800        1200        660±25            58
1TS08-12-05-AS        800        1200        660±25            58
1TS08-12-06-AP-1000    800        1200        800±15            58
1TS08-12-06-AP-200    800        1200        800±15            58
1TS08-12-06-AP-500    800        1200        800±15            58
1TS08-12-06-AR        800        1200        760±25            58
1TS08-12-06-AS        800        1200        760±25            58
1TS08-18-05-AP-1000    800        1800        700±15            -
1TS08-18-05-AR        800        1800        660±25            -
1TS08-18-05-AS        800        1800        660±25            -
1TS08-18-06-AP-1000    800        1800        800±15            -
1TS08-18-06-AR        800        1800        760±25            -
1TS08-18-06-AS        800        1800        760±25            -
1TS08-22-05-AR        800        2200        660±25            -
1TS08-22-06-AR        800        2200        760±25            -
