气浮隔振平台支腿是专业为气浮式隔振平台设计的光学隔振平台隔振腿和气浮隔振器,可与蜂窝光学平台组成气浮式隔振平台系统
。气浮隔振平台支腿支撑负荷高达1000kg, 与蜂窝光学平台联合使用可组成
气浮光学隔振平台,非常适合振动敏感仪器设备隔振应用,广泛用于显微镜,干涉仪等精密科学仪器隔振减振。
气浮隔振平台支腿将气浮隔振平台的蜂窝光学台与地面有效分离,
气浮隔振平台支腿带有气浮弹簧和液压（油）阻尼器,大大提高消除振动的效果,
气浮隔振平台支腿可以支撑各种尺寸范围的光学平台,可以快速搭建各种隔振系统。
![$title]( "$title")

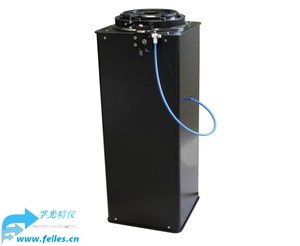

图1：
气浮隔振平台支腿实物图
气浮隔振平台支腿特色
垂直共振频率：1.5Hz（平均负载）
水平共振频率：1.7Hz（平均负载）
空气压力：高达600kPa（6 bar）（87 PSI)
![$title]( "$title")

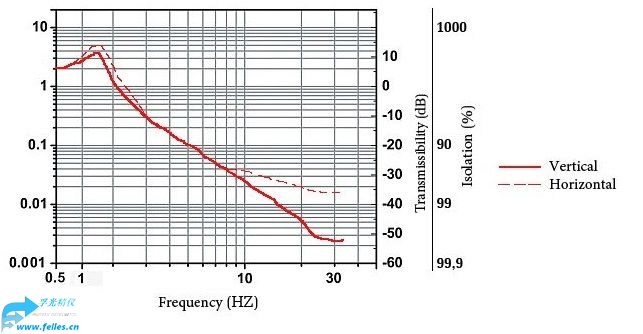

图2：
气浮隔振平台支腿隔振性能
气浮隔振平台支腿需要空气压缩机配合使用,需要压缩空气的压力为0.5-6atm(bar)，我公司可为用户提供静音型空气压缩机用于这种气浮隔振支腿，如果您实验室已经压缩空气源，空气压力超过6Bar，我们可为您提供空气压力削弱器，这样就可以使用我公司的这种气浮隔振支腿了。
![$title]( "$title")

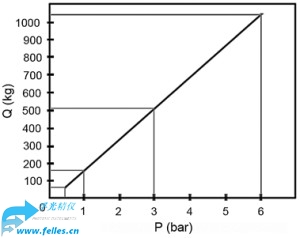

图3：
气浮隔振平台支腿所需气压与负载能力的关系图
P - 要求的***小气压 atm (bar).
Q - 一只支腿的负荷量 (kg).
气浮隔振平台支腿规格参数
支腿高度： 可提供400; 500; 600; 700mm等不同高度
垂直移动范围 ： 14mm
自动水平控制精度： ±0.3mm
垂直共振频率 1.5Hz (中等输入)
垂直隔振@5Hz 85-93%
垂直隔振@10Hz 90-98%
水平共振频率 1.7Hz (中等输入)
水平隔振@5Hz 85-93%
水平隔振@10Hz 90-97%
气源压力要求 600kPa (6Bar) (87PSI)
气源接口 Ø6mm
***大工作湿度 90%
工作温度范围 10-50°C
单个支腿***小负荷 90 kg
单个支腿承***大负荷（6bar) 1000kg
![$title]( "$title")

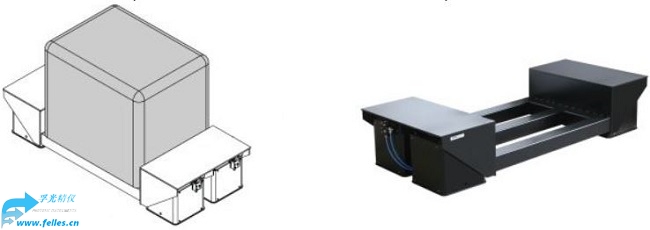

图4：
气浮隔振平台支腿定制产品
气浮隔振平台支腿标准品订购信息
| 订购代码 |
支腿个数 |
高度, mm |
货期 |
| 1VIS22-60-4 |
4个 |
600 |
2 周 |
| 1VIS22-70-4 |
4个 |
700 |
2 周 |
| 1VIS22-custom |
4个 |
订制高度：
***小- 300
***大- 800 |
6 周 |
