五维光学调整架是为各种光学器件安装准直设计的
五轴调整架和
五维安装架,适合格兰偏振器件,光束整形器等光学器件安装调整
,适合光学器件直径1英寸。
五维光学调整架包括：
-侧面调节两轴运动学反射镜
调整架,配有两个螺钉（螺距是250µM（100TPI））
-两轴平移台,行程范围2mm,两螺旋驱动（螺距是250µM（100TPI））
-变焦功能-范围gao达10mm
标准五维光学调整架5KOM适合安装直径1英寸的光学元件,可以购买适配器来安装不同直径的光学元件,底板有M6孔,可以直接安装到其它光学机械上。
我们还可以按要求提供真空环境应用的
真空五维光学调整架。
![$title]( "$title")

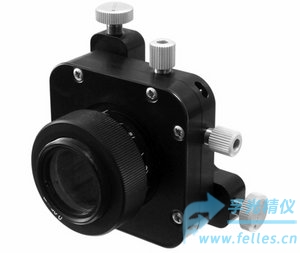

图1：
五维光学调整架实物图
![$title]( "$title")

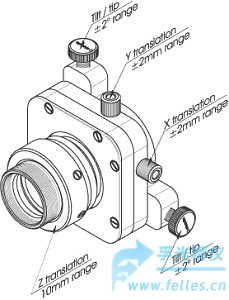

图2：
五维光学调整架调整功能示意图
![$title]( "$title")
图3：五维光学调整架5KOM5(F)-1安装了螺纹管适配器-5KOMA1
五维光学调整架规格
光学直径 Ø25.4mm
Tilt/Tip调整 ±2°@螺纹螺距250µM(100TPI）
灵敏度 3arcsec
XY轴平移范围 ±2mm@螺纹螺距250µM(100TPI）
XY轴平移灵敏度 1µm
Z轴位移范围 10mm
Z轴位移灵敏度 1µm
精调螺钉 M6x0.25
材质：黑色阳极氧化铝
重量： 0.28kg
五维光学调整架配套产品
物镜透镜小孔光阑
定位调整架-XZ定位架用于物镜透镜小孔光阑安装5TLM
重新设计的侧边调整
五维光学镜座5BM69T-1/5BM79T-1
五维光学调整架订购信息
|
订购代码 |
![]() |
说明 |
![]() |
![]() |
|
5KOM5-1 |
![]() |
标准型五维光学调整架 |
![]() |
![]() |
![]() |
|
5KOM5F-1 |
![]() |
五维光学调整架采用运动学设计和加强弹簧适合重型光学器件 |
![]() |
![]() |
![]() |
|
5KOM4-1 |
![]() |
四轴光学调整架-运动学设计 |
![]() |
![]() |
|
5KOM4F-1 |
![]() |
四维光学调整架采用运动学设计和加强弹簧适合重型光学器件 |
![]() |
![]() |
![]() |
|
5KOM4FV-1 |
![]() |
真空四维光学调整架采用运动学设计和加强弹簧适合重型光学器件 |
![]() |
![]() |
![]() |
|
5KOM4V-1 |
![]() |
真空四轴光学调整架-运动学设计 |
![]() |
![]() |
![]() |
|
5KOM5V-1 |
![]() |
真空五维光学调整架 |
![]() |
![]() |
![]() |
|
5KOM5FV-1 |
![]() |
真空五维光学调整架采用运动学设计和加强弹簧适合重型光学器件 |
