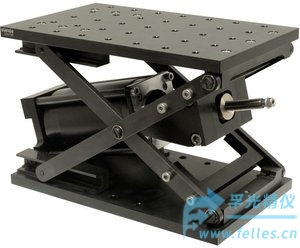

电控垂直位移升降台是一款升降高度较大的电动控制垂直升降
位移台,具有负载能力大,升降高度大的特点。电控垂直位移升降台采用独特的紧凑设计,高度升降平稳且位移行程大,载重能力强,升降过程中上部台面始终与底座平行。
电控垂直位移升降台广泛用于设备或自动化系统中高度差异补偿或高度调整,如激光焊接.
电控垂直位移升降台标配步进电机是5918,有200步,客户可以指定安装任何其它的电机,从而获得不同的升降速度和载重能力。我公司也可以根据顾客应用要求测试并选择合适的电机。
电控垂直位移升降台采用了独特的丝杠,可改变不同的角度,因此位置变化时,升降台的分辨率也会发生相应变化。
电控垂直位移升降台的上部平台具有整齐的M6孔列阵,孔间距25mm,非常方便安装其它光学器件。其底部有六个M6孔和2个直径6.5mm的孔,也方便安装该升降台到其它
位移台或光学平台上。
![$title]( "$title")
电控垂直位移升降台特点
黑色阳极氧化铝制造
硬弓造型设计
精密丝杠改变角度
16个球轴承精确定位
步进电机提供不同升降速度和负载能力
高达95mm的升降高度行程
具有对应的手动版本的
手动垂直位移升降台
电控垂直位移升降台规格
升降行程 95mm
平台***低高度 89mm
平台***大高度 184 mm
丝杠螺距 1mm
顶板和底板平行误差 1mm
负载能力 8kg
材料 黑色阳极氧化铝
电源电压 36V
电机连接接口 DB9(M）
电机代码 5918
控制器 推荐 8SMC5-USB
机械式端部限位开关 2
开关极性 按下-关闭pushed is closed
重量 4.3kg
