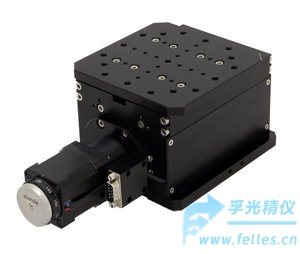

垂直定位台-12.7mm/10kg

这款垂直定位台是专业为高精度垂直定位和高度升降设计的竖直定位台,将水平运动转换成垂直运动,是高精度垂直定位升降台。
这款垂直定位台提供高精度垂直定位和平滑的运动,***大负载高达10kg,采用wedge榫型设计和精密冷轧丝杠驱动。
垂直定位台同时配置了高质量直线轴承导轨系统,确保在所有运动范围内都的平滑升降位移和较长使用寿命。精密轴承确保了定位台刚度和稳定性,而螺杆机械保证定位精度,同时安装的光学限位开关为定位台提供保护机械装置。
我们还可以根据用户要求提供其它步进电机或伺服电机,其中步进电机可配线性编码器和制动装置。

垂直定位台特点
真正垂直
设计紧凑
使用寿命长
具有对应的真空版本的真空垂直定位台
具有对应的超净间使用的超净垂直定位台
垂直定位台规格参数

型号	8MVT120-12-4247	8MVT120-12-42C01（超净间版本）
行程范围	12.7 mm (0.5英寸)	12.7 mm (0.5英寸)
全步分辨率	2.5 µm	-
1/256步分辨率	0.018 µm*	-
编码器每转脉冲数	by request	4000
单次脉冲对应位移	-	0.18 µm
丝杠螺距	1 mm	1.44 mm**
楔形减速比	2:1	2:1
单向重复精度	1.5 µm	1.5 µm
双向重复精度	3 µm	3 µm
精度（绝对）	10 µm	10 µm
上升平行度（与底板平行度）	35 µm (按要求可达 10 µm)	35 µm (按要求可达 10 µm)
***快速度	10 mm/s	12 mm/s
***大负载	10 kg (20 kg 按要求供应)	10 kg
步进电机	4247	-
无刷直流电动机	-	DB42-100
制动	按要求提供	+
光耦端限位开关	2	3
开关极性	Pushed is open按下开启	Pushed is open按下开启
电机连接接口	DB9(M)	按要求提供
材料	铝	铝
处理工艺	黑色阳极氧化硬壳	黑色阳极氧化硬壳
重量	3.5 kg	3.9 kg
控制器推荐	8SMC5-USB	8SMC5-USB

 *采用8SMC5-USB控制器测量所得。
 *螺钉涂TFE黑涂层,配备防反冲自润滑塑料螺母,螺母提供了等于700万个时间周期。
8MVT120-12-42C01型号是用于超净间版本,适合清洁度级别达100,该型号还配备了真空套筒用于清除工作台操作时堆积的灰尘。
