大口径光学

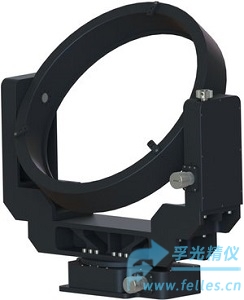

调整架是为大口径光学镜片安装调整而设计的
大口径光学安装定位架和大口径万向调整架,可安装直径达600mm光学元件,feichang适合高功率激光系统和天文光学等大型光学工程实验。
大口径光学
调整架在方位角和俯仰轴(azimuth,elevation axes)上可以360°全旋转,即使两坐标分离时也可实现360度旋转。具有**的*殊弹簧预加载内部机制,消除了反冲运动,实现高精度调整。微调节范围达到±4°,灵敏度小于1arcse,得到这样的高质量运动feichang难得。
大口径光学调整架采用成熟硬化的铝合金保证了装置的柔性和良*热稳定性以及高度振动稳定性。
![$title]( "$title")
大口径光学调整架*点
方位角/俯仰角粗调范围：360°/360°
方位角/俯仰角微调范围： ±4°/±4°
定位灵敏度高达1arcsec
可安装光学元件***大厚度100mm
可安装光学元件***大重量150kg
具有良*热稳定性和高度振动稳定性
反冲反弹几乎为零
可以定制各种大小的孔径
可提供电动版本和真空大口径光学
调整架
大口径光学调整架规格
运动学和反馈信息
方位角/俯仰角（粗调）360°/360°
方位角/俯仰角（精调）±4°/±4°
分辨率 3arcsec
灵敏度 1arcsec
精度 根据要求提供
双向重复精度 3arcsec
单向重复精度 3arcsec
反冲 0
负载和传输信息
水平承载 150Kg
丝杠螺距 1mm
材料与环境条件
基座材料 铝
外表处理 镀粉
环境压力 大气压（标准品10^-3 Torr, 10^-6可根据要求提供）
环境温度 根据要求设置
额外细节信息
测量制式 公制
自身重量 79kg
安装孔径 Ø590mm
安装光学元件***大直径 Ø600mm
安装光学元件***小直径 Ø500mm
安装光学元件***大厚度 Ø100mm
