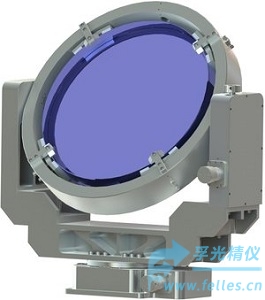

真空光学万向镜架是为真空环境中镜片调整安装设计的真空
光学万向调整架,可安装光学镜片透镜直径高达600mm,是高功率激光系统和天文学应用理想的
真空光学万向架。
真空光学万向镜架在方位角和仰角两坐标解耦时，在该两坐标方位上可以进行完整的360°旋转。内部机械使用*殊预装弹簧,具有零反冲backlash性能。精细调节范围是±4°,灵敏度小于1弧秒.
真空万向光学镜架采用硬化铝合金制造和*殊超声清洗工艺，确保真空低释气率和良*机械柔软性,高热稳定性和良*振动稳定性。
![$title]( "$title")
真空光学万向镜架*点
方位角和俯仰角旋转范围都是360°
其微调范围分别都是±4°
定位灵敏度很高，为1弧秒
可安装的光学元件的***大厚度是100mm
可安装的光学元件的***大重量是150kg
具有高的热稳定性和振动稳定性
零反冲backlash
可以定制各种尺寸的通光孔径
可提供电动
电控万向光学调整架
可提供非真空版本对应的
光学万向镜架
真空光学万向镜架规格
运动学和反馈信息
方位角/仰角（粗调）360°/360°
方位角/仰角（精调）±4°/±4°
分辨率 3弧秒
灵敏度 1弧秒
精度 按要求设计
双向重复 3弧秒
单向重复 3弧秒
间隙 0
负载和传输信息
水平承载力 150 kg
丝杠螺距 1mm
材质与环境条件
基座材质 铝/不锈钢
涂料 未涂层
环境压力 10-8乇
环境温度 按要求设置
额外的细节信息
测量系统 公制
重量 79 kg
口径 Ø590 mm
***大光学元件直径 Ø600 mm
***小光学元件直径 Ø500 mm
***大光学元件厚度 100 mm
