偏光器支架

偏光器支架5PH51是专业为偏振片波片旋转设计的旋转调整架,可以安装直径1英寸和2英寸,厚度可达19mm的光学元件,可360°旋转,角度分辨率为2度。
偏光器支架5PH51表面有旋转圆锥角度尺,可以设置到任何角度位置而不受支架位置限制。偏光器支架采用螺纹卡簧把光学元件固定到支架中心孔径内,旋转刻度上的零对准所需的传输轴。例如，旋转该支架选择所要的偏振方向,用固定螺钉锁定位置,旋转刻度复位到零刻度,重新拧紧刻度上的两个固定螺钉锁定刻度,刻度与支架同步运动,对应初始位置测量角度。
偏光器支架5PH51可以安装旋偏振器直径为1英寸(25.4mm)或2英寸(50.8mm),旋转角度刻度增量为2°,刻度增量尺刻在锥形的支架表面上。锥角为60°。方便从广角视图读取刻度。偏光器支架5PH51可以360°全旋转,用手指操作滚花边缘即可。偏光器支架5PH51平台圆周上有4个安装孔。使用相同的1.5mm六角键作用在这些孔上可以旋转支架,锁定支架，锁定旋转圆锥刻度。

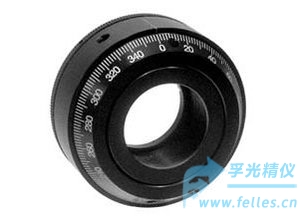

图1：偏光器支架5PH51实物图
偏光器支架5PH51底座上有M6和M4安装孔,使用安装孔将5PH51安装在安装柱或底座上。偏光器支架5PH51设计得非常小，其材质是黑色阳极氧化铝,适合激光实验使用。
偏光器支架5PH51特点
适合直径1英寸和2英寸偏振器件
***大适合厚度19mm
具有旋转刻度尺方便读取位置
连续360度旋转,角分辨率2度
可锁定位置
M6和M4安装孔方便安装到光学接杆和底座
黑色阳极氧化铝材质
偏光器支架5PH51参数
旋转角度：360度
角度步进：2度
适合光学直径：1英寸和2英寸
适合偏振器***大厚度：19mm
偏光器支架5PH51订购信息
5PH51-1 孔径1英寸
5PH51-2 孔径2英寸

图2：偏光器支架5PH51安装应用图（右图）
