RTP/KTP普克尔盒

RTP/KTP普克尔盒是采用Eksma进口RTP/KTP晶体制作的RTP/KTP电光Q开关和RTP/KTP电光调制器,兼具KD*P和LiNb03两种晶体材料的*点，并具有独特*势无压电效应产生，适合高重复频率应用（***大100KHz）。是高重复频率光电调制器和Q开关的良*选择.
RTP/KTP普克尔盒,又称RTP电光Q开关，有效光学波长范围为350-4300nm. 400-1100nm波段的透过率在镀增透膜后可达98.5％，目前我们标准的镀膜是1064nm和700-900nm,其他波段的镀膜也可根据用户要求提供。
RTP/KTP普克尔盒和RTP电光Q开关的消光比在633nm时测得的数值是200：1，波长畸变小于1/8波长。RTP电光调制器在较宽的温度范围内表现出*异的热稳定性，RTP/KTP普克尔盒电光系数在10-50摄氏度的范围内受温度影响很小。RTP电光调制器的激光损伤阈值大约为850MW/cm2 @10ns, 1064nm.对于激光脉冲的拾取/脉冲选通应用而言，对于脉宽小于100皮秒的激光脉冲，损伤阈值大约为10GW/cm2.
RTP/KTP普克尔盒的工作电压与相同孔径的KD*P和BBO普克尔的电压稍低。
RTP/KTP普克尔盒典型应用
高重复频率激光Q开关调Q，1KHZ-6MHZ
高重复频率激光脉冲拾取
RTP/KTP普克尔盒规格参数

型号	PCK4	PCK4-O	PCK6	PCK6-O
通光孔径	3.5mm	3.5mm	5.5mm	5.5mm
晶体数量	2	2	2	2
半波电压 @1064nm	<1.8kv DC	<1.8kv DC	<2.8kv DC	<2.8kv DC
电容值	4pF	4pF	~6pF	~6pF
光学透过率	>98%@1064nm	>98%@1064nm	>98%@1064nm	>98%@1064nm
消光度	>1:500	>1:500	>1:500	>1:500
外形尺寸	Dia25.4x42.2	25x11.1x7.5	Dia25.4x42.2	25x13.8x10.6

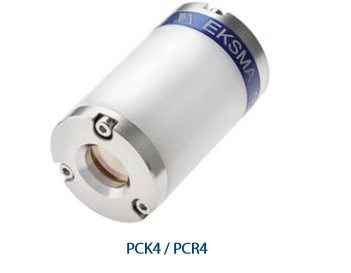

典型圆柱形封装的RTP/KTP普克尔盒PCK系列

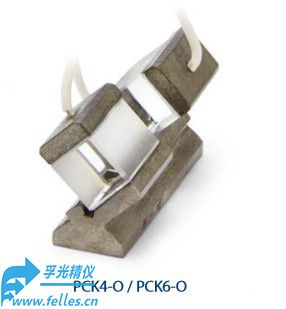

裸露晶体封装的方形普克尔盒PCK-O系列
RTP/KTP普克尔盒标准品订购信息

订购代码	通光孔径	半波电压	激光波长
PCK4-800/PCR4-800	Ø3.5 mm	<1.4 kV DC	800 nm

i PCK4-1064/PCR4-1064

Ø3.5 mm

<1.8 kV DC

1064 nm

PCK4-1560-NW/PCR4-1560-NW

Ø3.5 mm

<2.6 kV DC

1560 nm

PCK6-800/PCR6-800

Ø5.5 mm

<2.1 kV DC

800 nm

i PCK6-1064/PCR6-1064

Ø5.5 mm

<2.8 kV DC

1064 nm

PCK6-1560/PCR6-1560

Ø5.5 mm

<4.1 kV DC

1560 nm
