激光光束取样器是专业为
激光取样测量诊断而设计的
激光光束采样器和激光束衰减器,非常适合在线对应激光取样采样进行光束分析诊断和功率能量测量。

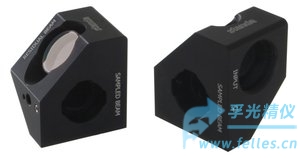

激光光束取样器利用两个正交光楔optical wedges的非镀膜平面的菲涅耳反射拾取0.09%的入射光束功率能量,采样光束保留原有入射光束的光强分布和偏振态,适合连续波或脉冲激光器的光束采样,适合光束直径可达15mm,激光功率范围是10mW-40W。
![$title]( "$title")
激光光束取样器典型应用
在线激光取样,激光采样
激光光束质量分析
通过CCD相机或光电探测器探测激光
Shack Hartmann传感器进行波前测量
使用OSA测量光谱等
超短激光脉冲取样
![$title]( "$title")

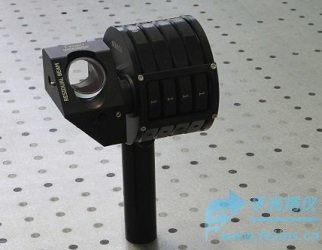

图2：
激光光束取样器应用案例-与封闭转轮衰减器组成超高衰减能力的精细激光衰减方案
激光光束取样器基本配置包括无镀膜的Infrasil302光楔。这种光楔规格多,易于加工,可以修改以满足特定的应用要求。光楔有多种材料供用户选择,可以单一波长增透镀膜,也可以BBAR宽带增透镀膜,并可以配备安装适配器,方便用户安装。
激光光束取样器工作原理：
激光光束取样器有四个接口分别是“input”、“sampled beam ”、“residual beam ”和“port 4”。入射光束的光轴与Input Port 的入射平面正交,而此处具有一块45度角的光楔,入射光束以45弧度角入射在**楔前平板表面,受到部分反射（反射系数取决于入射光束的偏振状态，但不超过0.1）。反射光遇到第二个光楔,当第二入射平板与**平板正交时，入射角依然是45弧度（现在s偏振变成P偏振，反之亦然）。后者发生后，采样光束的偏振状态与入射光束的一样，并消除了初始光束偏振波动引起的功率不稳定的可能性。采样光束从采样光束口射出,其光轴横向偏移15mm,与入射光束的光轴成90弧度角。
超过90%的入射光束透过
激光光束取样器,所以要将合适的光束收集器beam dump放在残余光束口后方,确保人员安全。发射光束的光轴与入射光束的光轴成约5弧度角。
激光光束取样器特点
可以保持偏振态和光强分布
波前畸变可以忽略不计
激光输出功率的稳定性不会受到影响，
固定精确衰减（10^3）,衰减程度受波长影响小
可用于于超短激光脉冲的衰减
光楔消除重像和多次反射干扰
激光级超高精度抛光反射表面不镀膜,可在较宽的波长范围和高损伤阈值条件下操作
机械和光学特性非常稳定,受温度范围影响较小
坚固耐用,使用简单,免维护,长久工作
激光光束取样器参数规格
适合波长 0.4-2.5µm
平均衰减 10^3
拾取比例 0.09%
口径 17.5mm
***大光束直径 15mm
光楔材料 UVFS
折射率
λ= 532 nm 1.4607
λ= 1064 nm 1.4496
