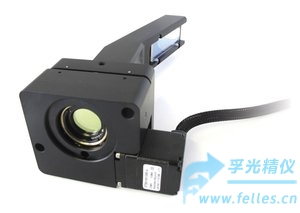

电控激光衰减器Watt Pilot是一款计算机控制的
电动衰减器和激光功率能量衰减器装置,高精度连续衰减激光而不会引入额外的能量波动,可植入任何激光光路系统进行电控激光衰减。
电控激光衰减器Watt Pilot特点
软件界面操作简单,基于文本的通信协议
将入射激光分为两个平行光束,二者强度比可调
光束偏差微笑可忽略
激光损伤阈值高
适合
飞秒激光衰减,超低色散
适合高能激光或高功率激光衰减
![$title]( "$title")
电控激光衰减器构成
|
版本/型号 |
高功率增强型 |
高功率型 |
中低功率增强型 |
中低功率型 |
|
配置 |
1个λ/2零级半波片
+ 2个Brewster薄膜偏振片 |
1个λ/2低级半波片
+ 2个Brewster薄膜偏振片 |
1个λ/2零级半波片
+1个偏振立方体 |
1个λ/2低级半波片
+1个偏振立方体 |
|
激光波长带宽 |
+/-10 nm |
+/-2 nm |
+/-10 nm |
+/-2 nm |
|
激光损伤阈值 |
>5 J/cm2 |
>5 J/cm2 |
>0.3 J/cm2 |
>0.3 J/cm2 |
***小-***大衰减
调整时间 |
3sec |
|
分辨率 |
41.54arcsec/step |
步进精度
(全旋转） |
± 4steps |
|
反冲或空回 |
± 4steps |
电控激光衰减器订购信息
|
分类/系列 |
通光孔径 |
工作*化模式 |
衰减范围 |
工作波长
nm |
订购代码 |
Standard
标准型 |
10mm |
透射/反射 |
0.5~95%
for p-pol |
355±10 |
10MAPF3-STR-10-355W
2-CVB-EPOC-10-0355-M |
|
532 ± 10 |
10MAPF3-STR-10-532W
2-CVB-EPOC-10-0532-M |
|
633 ± 10 |
10MAPF3-STR-10-633W |
|
780 ± 10 |
10MAPF3-STR-10-780W |
|
850 ± 10 |
10MAPF3-STR-10-850W |
|
1064±10 |
10MAPF3-STR-10-1064W
2-CVB-EPOC-10-1064-M |
|
1310±10 |
10MAPF3-STR-10-1310W |
|
1550±10 |
10MAPF3-STR-10-1550W
2-CVB-EPOC-10-1550-M |
|
532 ± 2 |
10MAPF3-STR-15-532 |
|
633 ± 2 |
10MAPF3-STR-15-633 |
|
780 ± 2 |
10MAPF3-STR-15-780 |
|
850 ± 2 |
10MAPF3-STR-15-850 |
|
1064±2 |
10MAPF3-STR-15-1064 |
|
1310±2 |
10MAPF3-STR-15-1310 |
|
1550±2 |
10MAPF3-STR-15-1550 |
|
532 ± 10 |
10MAPF3-STR-15-532W |
|
633 ± 10 |
10MAPF3-STR-15-633W |
|
780 ± 10 |
10MAPF3-STR-15-780W |
|
850 ± 10 |
10MAPF3-STR-15-850W |
|
1064±10 |
10MAPF3-STR-15-1064W |
|
1310±10 |
10MAPF3-STR-15-1310W |
|
1550±10 |
10MAPF3-STR-15-1550W |
|
|
Enchanced
增强型 |
15mm |
Transmission
透射模式 |
0.3~95%
for p-pol |
266 ± 5 |
10MAPF3-ETR-266
2-EWP-T-0266-M |
|
355 ± 5 |
10MAPF3-ETR-355
2-EWP-T-0355-M |
|
400 ± 5 |
10MAPF3-ETR-400
2-EWP-T-0400-M |
|
515 ± 5 |
10MAPF3-ETR-515
2-EWP-T-0515-M |
|
532 ± 5 |
10MAPF3-ETR-532
2-EWP-T-0532-M |
|
780 ± 5 |
10MAPF3-ETR-780
2-EWP-T-0780-M |
|
780-820 |
10MAPF3-ETR-800W
2-EWP-BBT-0800-M |
|
800 ± 5 |
10MAPF3-ETR-800 |
|
1030±10 |
10MAPF3-ETR-1030W
2-EWP-BBT-1030-M |
|
1064±5 |
10MAPF3-ETR-1064
2-EWP-T-1064-M |
|
1550±5 |
10MAPF3-ETR-1550 |
Reflection
反射模式 |
0.3~99%
for s-pol |
266 ± 5 |
10MAPF3-ERE-266
2-EWP-R-0266-M |
|
355 ± 5 |
10MAPF3-ERE-355
2-EWP-R-0355-M |
|
400 ± 5 |
10MAPF3-ERE-400
2-EWP-R-0400-M |
|
515 ± 5 |
10MAPF3-ERE-515
2-EWP-R-0515-M |
|
532 ± 5 |
10MAPF3-ERE-532
2-EWP-R-0532-M |
|
780 ± 5 |
10MAPF3-ERE-780
2-EWP-R-0780-M |
|
800 ± 5 |
10MAPF3-ERE-800
2-EWP-BBR-0800-M |
|
1064±5 |
10MAPF3-ERE-1064 |
|
1550±5 |
10MAPF3-ERE-1550 |
Broadband
reflection
宽带反射模式 |
0.5~98%
for s-pol |
800±20 |
10MAPF3-EBR-800W
2-EWP-BBR-0800-M |
|
1030±20 |
10MAPF3-EBR-1030W
2-EWP-BBR-1030-M |
|
|
Ultrafast
超快型 |
15mm |
Reflection mode
反射模式 |
4~96% |
800±25 |
10MAPF3-URE-800
2-UWP-R1-0800-M |
Reflection contrast
反射高对比度 |
0.1~70% |
800±25 |
10MAPF3-URC-800
2-UWP-R2-0800-M |
|
Reflection mode |
4~96% |
800±50 |
10MAPF3-URE-800W
2-UWPA-R1-0800-M |
Reflection contrast
反射高对比度 |
0.1~70% |
800±50 |
10MAPF3-URC-800W
2-UWPA-R2-0800-M |
