高分辨率X射线成像相机是专业为大视场FOV高分辨率X射线成像系统设计的高分辨率X射线CCD相机,采用柯达KAF-16200相机图像传感器,像素分辨率高达4540x3640像素,非常适合视场FOV较大的X射线成像应用。

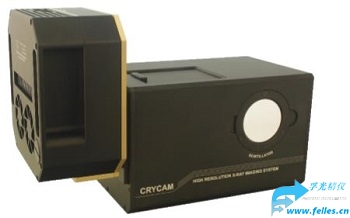

高分辨率X射线成像相机构成
盒装式相机KAF-16200，配有控制单元和冷却装置
电动调焦功能，带有控制器和软件
带45°镜的光学管
透镜中继装置--具有1倍-2倍放大功能
支架
铅屏蔽壳的相机
电源装置
软件：
图像采集和处理：背景消除、平场校正
![$title]( "$title")
高分辨率X射线成像相机规格参数
CCD类型：柯达全画幅KAF-16200
像素分辨率：4540 x 3640像素
像素尺寸：6μm x 6μm
量子效率：58%@550nm
CCD尺寸：27.2 x 21.8mm
Full well capacity：41000 e^-
图像下载时间：18.8–24.5 s（binning 1x1）
帧速率：取决于曝光和下载时间的总和
binning：1x1~4x4
系统读取噪声：10 e^- ~11 e^- RMS
暗电流@0°C:0.08e^-/s/pixel
有效像素尺寸：
6µmx 6µm（透镜中继设置：1:1）
3µmx 3µm（透镜中继设置：2:1）
CCD信号处理：相关双采样（CDS）+16位A/D转换器
百叶窗：机械式，叶片式
冷却：Peltier驱动，低于实验室环境温度40°C（风扇冷却）
数据接口：USB 2.0
电源：12 Vdc/5 A/100-240 V/50-60Hz
安装：M6螺钉
聚焦：步进电机，1步：0.7µm
软件：标配
重量：~6 kg（不带铅屏蔽）
尺寸（长x宽x高）：324 mm x 140（154）mm x 140（208）mm（见下图）
光学闪烁X射线转换屏规格
光学配件-透镜延迟装置（1X-2X）
1:1设置
视场（FOV）：27.2 mm x 21.8 mm*
有效像素尺寸：6 x 6µm（1倍放大）
2:1设置
视场（FOV）：13.6 mm x 10.9 mm*
有效像素尺寸：3 x 3µm（2倍放大）
闪烁体
高分辨率YAG:CE闪烁屏，两侧抛光，安装在闪烁体支架上。
尺寸： dia. 50 x 0.050 mm
涂层：增透镀膜、反射镀膜
