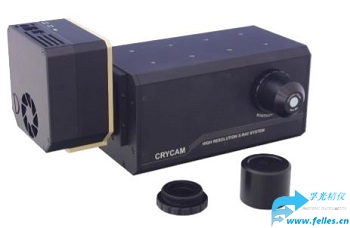

高分辨率X射线相机

这款高分辨率X射线相机是为高分辨率X射线成像系统设计的X射线高分辨率相机,采用柯达相机传感器KAF-16200,高达3358x2536像素,非常适合科学级X射线成像应用。
高分辨率X射线相机构成
盒装式相机KAF-16200，配有控制单元和冷却装置
电动调焦功能，带有控制器和软件
带45°镜的光学管
2X显微镜物镜（可*换）
支架
铅屏蔽壳的相机
电源装置
软件：
图像采集和处理：背景消除、平场校正

高分辨率X射线相机规格参数
型号：柯达全画幅KAF-8300
像素分辨率：3358 x 2536
像素尺寸：5.4µmx 5.4µm
量子效率：55%@550nm
CCD尺寸：18.1 x 13.7 mm
Full well capacity：25000 e^-
image下载时间：12.2–14.4 s（binning 1x1）
帧速率：可变-取决于曝光和下载时间之和
binning:1x1-4x4
系统读取噪声：88 e^-~9 e^- RMS
暗电流@0°C:0.0.15 e^-/s/pixel
有效像素尺寸：2.7µmx 2.7µm（含2个）
CCD信号处理：相关双采样（CDS）+16位A/D转换器
百叶窗：机械式，叶片式
冷却：Peltier驱动，低于实验室环境温度40°C
（风扇冷却）
数据接口：USB 2.0
电源：12 Vdc/5 A/100-240 V/50-60Hz
安装：M6螺钉
聚焦：步进电机，1步：0.55微米
软件：标配
重量：~6 kg（不带铅屏蔽）
尺寸（长x宽x高）：325 mm x 123 mm x 115（157）mm（见图）
高分辨率X射线相机选配器件
（光学和闪烁晶体X射线转换屏）
2x成像配件
2x显微镜物镜,数值孔径0.1,视场FOV:9.05x6.55mm,有效像素尺寸2.7x2.7µm
高分辨率X射线转换屏:LuAG:CE高分辨率闪烁屏,两侧抛光,安装在闪烁晶体支架,直径20mm x0.1mm,增透镀膜。
