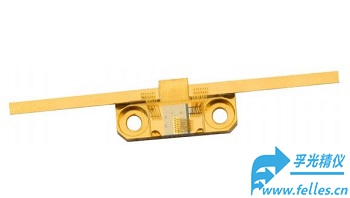

F-mount激光二极管

这款F-mount激光二极管是10瓦级单发射激光二极管巴条,可提供635nm,808nm,915nm,940nm,976nm, 1470nm和1550nm波长.F-mount激光二极管寿命长,可靠性强,非常适合工业级激光应用。
F-mount激光二极管特点
高可靠性,高稳定性,高亮度
AuSn封装技术
适合恶劣环境使用
CW连续激光模式
现款现货
F-mount激光二极管应用
DPSSL半导体泵浦固体激光器泵浦
光纤激光器泵浦
焊接
材料热处理
光胶固化

F-mount激光二极管特点规格参数

型号	FM01-0.35-635	FM01-0.5-635	FM01-5-808	FM01-8-808	FM01-10-808
中心波长	635±5nm	635±5nm	808±3nm	808±3nm	808±3nm
输出光功率	0.35W	0.5W	5W	8W	10W
发射体宽	100μm	150μm	200μm	190μm	200μm
光谱带宽FWHM	≤1nm	≤1nm	≤2nm	≤2nm	≤3nm
光谱带宽FW90%E	≤2nm	≤3nm	≤3nm	≤4nm	≤5nm
快轴发散角	40度	40度	35度	35度	35度
慢轴发散角	5度	5度	8度	10度	8度
偏振模式	TE	TE	TE	TE	TE
波长温度系数	~0.25nm/℃	~0.25nm/℃	~0.28nm/℃	~0.28nm/℃	~0.28nm/℃
工作电流Iop	≤0.8A	≤1.3A	≤5.5A	≤8A	≤12A
阈值电流Ith	≤0.45A	≤0.8A	≤1A	≤1.05A	≤1.75A
工作电压Vop	≤2.3V	≤2.3V	≤2V	≤2V	≤2V
斜效率	≥0.9W/A	≥0.85W/A	≥1.1W/A	≥1.1W/A	≥1W/A
功耗效率	≥20%	≥18%	≥48%	≥50%	≥42%
工作温度	15-20℃	15-20℃	15-35℃	15-35℃	15-25℃
存储温度	-40~60℃	-40~60℃	-40~60℃	-40~60℃	-40~60℃
建议热沉功率	≥1W	≥2W	≥10W	≥16W	≥20W



型号	FM01-5-915	FM01-10-915	FM01-5-940	FM01-5-976	FM01-10-976
中心波长	915±5nm	915±3nm	940±5nm	976±5nm	976±3nm
输出光功率	5W	10W	5W	5W	10W
发射体宽	100μm	100μm	100μm	100μm	100μm
光谱带宽FWHM	≤3nm	≤4nm	≤4nm	≤3nm	≤5nm
光谱带宽FW90%E	≤5nm	≤6nm	≤6nm	≤5nm	≤6nm
快轴发散角	35度	35度	35度	35度	35度
慢轴发散角	8度	8度	8度	8度	8度
偏振模式	TE	TE	TE	TE	TE
波长温度系数	~0.32nm/℃	~0.32nm/℃	~0.33nm/℃	~0.32nm/℃	~0.34nm/℃
工作电流Iop	≤5.3A	≤10A	≤5.3A	≤5.5A	≤9.8A
阈值电流Ith	≤0.5A	≤0.7A	≤0.5A	≤0.5A	≤0.7A
工作电压Vop	≤2V	≤2V	≤2V	≤2V	≤2V
斜效率	≥1.1W/A	≥1.1W/A	≥1.1W/A	≥1W/A	≥1.1W/A
功耗效率	≥55%	≥55%	≥58%	≥52%	≥55%
工作温度	15-35℃	15-35℃	15-35℃	15-35℃	15-35℃
存储温度	-40~60℃	-40~60℃	-40~60℃	-40~60℃	-40~60℃
建议热沉功率	≥10W	≥20W	≥10W	≥10W	≥20W
