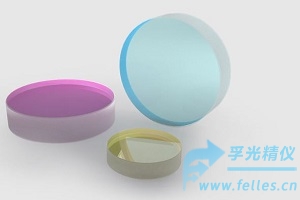

宽带激光反射镜

这款宽带激光反射镜,HR Broad Band mirrors是一种宽波段激光反射镜和宽波段激光高反镜,非常适合宽范围波段的激光反射应用，比较适合大于关于中心波长10%范围浮动的激光的高反应用，比如，对用中心波长为800nm的激光，HR@800nm, 这种宽带激光反射镜就比较适合反射的激光范围为750-850nm 甚至*大的范围。
这种宽带激光反射镜,宽波段激光反射镜常常用于腔外激光束的操作应用，对激光束的反射要求非常严格，不允许存在透过激光的问题产生，常常使用这种宽波段激光反射镜 ，但是它只适合固定的入射角(常用45度）。
宽带激光反射镜,宽波段激光反射镜采用了离子束溅射技术（Iom Beam Sputtering, IBS)或电子束蒸发技术进行镀膜，这些镀膜技术非常成熟。

宽带激光反射镜规格
基片尺寸公差：+0/-0.1mm
基片波前畸变：基片表面质量：20/10 SD;   40/20SD(曲面）
镀膜粘附性和耐久性：Per MIL-C-675A
净孔径： >90%
镀膜反射率：R>99% @ 0^o; R_ave>99% @ 45^o
激光损伤阈值:>2-3J/cm² for 10 ns pulses @1064nm

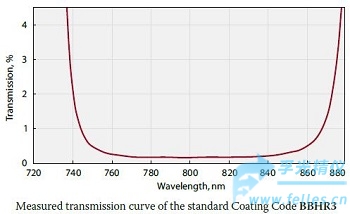

图2：宽带激光反射镜镀膜曲线
宽带激光反射镜标准产品订购信息

波长范围, nm	反射率 (平均值), %	镜片材质	镜片尺寸 mm	订购代码 AOI = 0°	订购代码 AOI = 45°
				镜片尺寸Ø12.7 x 6 mm
400-700	>99.0	BK7	Ø12.7x6	14DM-05-BBHR1-0-1	14DM-05-BBHR1-45-1
700-950	>99.0	BK7	Ø12.7x6	14DM-05-BBHR2-0-1	14DM-05-BBHR2-45-1
760-840	>99.0	BK7	Ø12.7x6	14DM-05-BBHR3-0-1	14DM-05-BBHR3-45-1
750-1000	>99.0	BK7	Ø12.7x6	14DM-05-BBHR4-0-1**	14DM-05-BBHR4-45-1**
900-1200	>99.0	BK7	Ø12.7x6	14DM-05-BBHR5-0-1	14DM-05-BBHR5-45-1
350-1100	>99.0	UVFS	Ø12.7x6

波长范围, nm	反射率 (平均值), %	镜片材质	镜片尺寸 mm	订购代码AOI = 0°	订购代码AOI = 45°
				镜片尺寸Ø25.4 x 6 mm
400-700	>99.0	BK7	Ø25.4x6	14DM-1-BBHR1-0-1	14DM-1-BBHR1-45-1
700-950	>99.0	BK7	Ø25.4x6	14DM-1-BBHR2-0-1	14DM-1-BBHR2-45-1
760-840	>99.0	BK7	Ø25.4x6	14DM-1-BBHR3-0-1	14DM-1-BBHR3-45-1
750-1000	>99.0	BK7	Ø25.4x6	14DM-1-BBHR4-0-1**	14DM-1-BBHR4-45-1**
900-1200	>99.0	BK7	Ø25.4x6	14DM-1-BBHR5-0-1	14DM-1-BBHR5-45-1
350-1100	>99.0	UVFS	Ø25.4x6	14DM-1-BBHR6-2*

波长范围, nm	反射率 (平均值), %	镜片材质	镜片尺寸 mm	订购代码 AOI = 0°	订购代码 AOI = 45°
					Ø50.8 mm
400-700	>99.0	BK7	Ø50.8
700-950	>99.0	BK7	Ø50.8		14DM-2-BBHR2-45-1
760-840	>99.0	BK7	Ø50.8		14DM-2-BBHR3-45-1
750-1000	>99.0	BK7	Ø50.8		14DM-2-BBHR4-45-1**
900-1200	>99.0	BK7	Ø50.8		14DM-2-BBHR5-45-1
350-1100	>99.0	UVFS	Ø50.8

波长范围, nm	反射率 (平均值), %	镜片材质	镜片尺寸 mm	订购代码 AOI = 0°	订购代码 AOI = 45°
350-400	>99.0	UVFS	Ø25.4x5	6289	6327     >99% (s+p)/2
400-700	>99.0	UVFS	Ø25.4x5	6290	6324     >99% (s+p)/2
750-1100	>99.0	UVFS	Ø25.4x5	6323	6328     >99% (s+p)/2
1280-1600	>99.0	UVFS	Ø25.4x5	6326	6325     >99% (s+p)/2
254-266	>99.3	UVFS	Ø25.4x5	6375	6383Rs>99.5%.Rp>98.5%
340-360	>99.5	UVFS	Ø25.4x5	6376	6384Rs>99.6%.Rp>99.2%
385-415	>99.5	UVFS	Ø25.4x5	6377	6387Rs>99.6%.Rp>99.2%
510-535	>99.5	UVFS	Ø25.4x5	6378	6385Rs>99.6%.Rp>99.2%
770-830	>99.5	UVFS	Ø25.4x5	6379	6388Rs>99.6%.Rp>99.2%
1520-1570	>99.5	UVFS	Ø25.4x5	6380	6390Rs>99.6%.Rp>99.2%
1890-1990	>99.5	UVFS	Ø25.4x5	6381	6392Rs>99.6%.Rp>99.2%
2000-2100	>99.5	UVFS	Ø25.4x5	6382	6391Rs>99.6%.Rp>99.2%
1020-1070	>99.5	UVFS	Ø25.4x5	6386	6389Rs>99.6%.Rp>99.2%
340-360	>99.85	UVFS	Ø25.4x5	9280	9283Rs>99.85%.Rp>99.7%
510-535	>99.9	UVFS	Ø25.4x5	9281	9284Rs>99.95%.Rp>99.85%
1020-1070	>99.95	UVFS	Ø25.4x5	9282	9285Rs>99.95%.Rp>99.85%
