激光谱线反射镜

这款进口激光谱线反射镜HR Laser Line mirrors是一种高功率激光反射镜,具有极高的激光反射率镀膜,激光高透效果明显,比较适合关于中心波长百分之十范围内的激光高反使用。激光谱线反射镜,高功率激光反射镜在窄带上提供绝佳的高反性能，而且比较适合对反射要求较高的应用。
这款激光谱线反射镜,高功率激光反射镜比较适合关于中心波长10%范围浮动的激光的高反应用，比如HR@800nm,比较适合反射的激光范围为760-840nm, 由于激光谱线反射镜适合的激光波段较窄，因此高功率激光反射镜常常被称为激光谱线反射镜Laser Line mirrors或单波长激光高反镜。
这种激光谱线反射镜常常用于腔外激光束的操作应用，对激光束的反射要求非常严格，不允许存在透过激光的问题产生，常常使用这种单波段激光谱线反射镜,高功率激光反射镜，但是它只适合固定的入射角(常用45度），而且****是单波长激光或对波带宽度要求很窄的激光。
单波长激光谱线反射镜,高功率激光反射镜采用了离子束溅射技术（Iom Beam Sputtering, IBS)或电子束蒸发技术进行镀膜，这些镀膜技术非常成熟。

激光谱线反射镜标准规格
基片尺寸公差：+0/-0.1mm
基片波前畸变：20/10 SD;   40/20SD(曲面）
镀膜粘附性和耐久性：Per MIL-C-675A
通光孔径： >90%
镀膜反射率：R>99.6% @ 0^o; Rs>99.8% 和 Rp>99.3% @ 45^o
激光损伤阈值:>5-7J/cm² for 10 ns pulses @1064nm

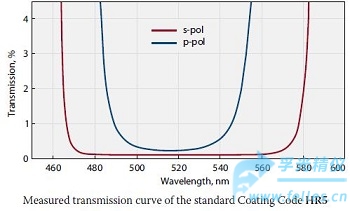

激光谱线反射镜透过率曲线
激光谱线反射镜标准产品订购信息

波长, nm	反射率(平均), %	镜片材质	镜片直径	订购代码 AOI = 0°	订购代码 AOI = 45°
				镜片直径Ø12.7 mm
266	>99.0	UVFS	Ø12.7 mm	14DM-05-HR1-0-2	14DM-05-HR1-45-2
343-355	>99.5	UVFS	Ø12.7 mm	14DM-05-HR2-0-2	14DM-05-HR2-45-2
515	>99.5	UVFS	Ø12.7 mm	14DM-05-HR5-0-2	14DM-05-HR5-45-2
527-532	>99.5	BK7	Ø12.7 mm	14DM-05-HR6-0-1	14DM-05-HR6-45-1
633	>99.5	BK7	Ø12.7 mm	14DM-05-HR8-0-1	14DM-05-HR8-45-1
780	>99.5	UVFS	Ø12.7 mm	14DM-05-HR9-0-2	14DM-05-HR9-45-2
800	>99.5	UVFS	Ø12.7 mm	14DM-05-HR10-0-2	14DM-05-HR10-45-2
1030	>99.5	UVFS	Ø12.7 mm	14DM-05-HR14-0-2	14DM-05-HR14-45-2
1047-1064	>99.5	BK7	Ø12.7 mm	14DM-05-HR15-0-1	14DM-05-HR15-45-1
1550	>99.5	BK7	Ø12.7 mm	14DM-05-HR18-0-1	14DM-05-HR18-45-1

波长,nm	反射率 (平均),%	镜片材质	镜片直径	订购代码 AOI = 0°	订购代码 AOI = 45°
				镜片直径Ø25.4 mm
266	>99.0	UVFS	Ø25.4 mm	14DM-1-HR1-0-2	14DM-1-HR1-45-2
343-355	>99.5	UVFS	Ø25.4 mm	14DM-1-HR2-0-2	14DM-1-HR2-45-2
515	>99.5	UVFS	Ø25.4 mm	14DM-1-HR5-0-2	14DM-1-HR5-45-2
527-532	>99.5	BK7	Ø25.4 mm	14DM-1-HR6-0-1	14DM-1-HR6-45-1
633	>99.5	BK7	Ø25.4 mm	14DM-1-HR8-0-1	14DM-1-HR8-45-1
780	>99.5	UVFS	Ø25.4 mm	14DM-1-HR9-0-2	14DM-1-HR9-45-2
800	>99.5	UVFS	Ø25.4 mm	14DM-1-HR10-0-2	14DM-1-HR10-45-2
1030	>99.5	UVFS	Ø25.4 mm	14DM-1-HR14-0-2	14DM-1-HR14-45-2
1047-1064	>99.5	BK7	Ø25.4 mm	14DM-1-HR15-0-1	14DM-1-HR15-45-1
1550	>99.5	BK7	Ø25.4 mm	14DM-1-HR18-0-1	14DM-1-HR18-45-1

波长, nm	反射率 (平均),%	镜片材料	镜片直径	订购代码AOI = 0°	订购代码 AOI = 45°
					镜片直径Ø50.8mm
266	>99.0	UVFS	Ø50.8 mm		14DM-2-HR1-45-2
343-355	>99.5	UVFS	Ø50.8 mm
515	>99.5	UVFS	Ø50.8 mm		14DM-2-HR5-45-2
527-532	>99.5	BK7	Ø50.8 mm		14DM-2-HR6-45-1
633	>99.5	BK7	Ø50.8 mm
780	>99.5	UVFS	Ø50.8 mm
800	>99.5	UVFS	Ø50.8 mm
1030	>99.5	UVFS	Ø50.8 mm		14DM-2-HR14-45-2
1047-1064	>99.5	BK7	Ø50.8 mm
1550	>99.5	BK7	Ø50.8 mm
