双线激光反射镜又名
双激光谱线反射镜,英文名称Dual Laser Line reflecting mirrors,
双线激光反射镜用于在两个不同的波带上实现进行高反或高透应用,入射角一般为45度。
双激光谱线反射镜采用多层镀膜,当可以在两个激光波段上实现***高的激光反射率。
双线激光反射镜采用了离子束溅射技术（Iom Beam Sputtering, IBS)或电子束蒸发技术进行镀膜，这些镀膜技术非常成熟，并且采用多层镀膜技术可以保证双线激光反射镜高功率应用。

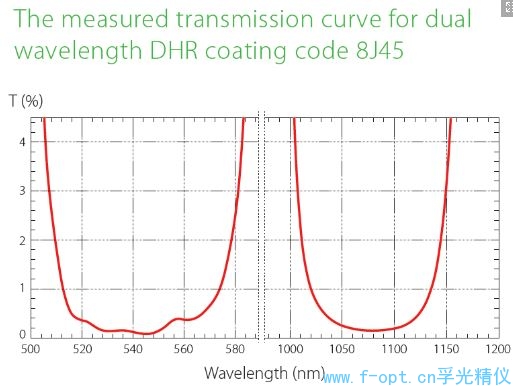

![$title]( "$title")
双线激光反射镜技术指标
基片尺寸公差：+0/-0.1mm
基片波前畸变：
基片表面质量：20/10 SD; 40/20SD(曲面）
镀膜粘附性和耐久性：Per MIL-C-675A
净孔径： >90%
镀膜反射率：R>99,5% @ 0o; Rs>99,3% and Rp>98,5% @ 45deg
激光损伤阈值:>3-5J/cm2 for 10 ns pulses @1064nm
双线激光反射镜标准产品订购信息
|
波长, nm |
镜片材质 |
镜片尺寸
mm |
订购代码AOI = 0° |
订购代码AOI = 45° |
|
镜片尺寸Ø12.7x5mm |
|
266+532 |
UVFS |
Ø12.7x5 |
14DM-05-DHR1-0-2 |
14DM-05-DHR1-45-2 |
|
343+1030 |
UVFS |
Ø12.7x5 |
14DM-05-DHR2-0-2 |
14DM-05-DHR2-45-2 |
|
355+532 |
UVFS |
Ø12.7x5 |
14DM-05-DHR3-0-2 |
14DM-05-DHR3-45-2 |
|
355+1064 |
UVFS |
Ø12.7x5 |
14DM-05-DHR4-0-2 |
14DM-05-DHR4-45-2 |
|
400+800 |
UVFS |
Ø12.7x5 |
14DM-05-DHR6-0-2 |
14DM-05-DHR6-45-2 |
|
515+1030 |
UVFS |
Ø12.7x5 |
14DM-05-DHR8-0-2 |
14DM-05-DHR8-45-2 |
|
532+1064 |
UVFS |
Ø12.7x5 |
14DM-05-DHR9-0-2 |
14DM-05-DHR9-45-2 |
|
波长, nm |
镜片材质 |
镜片尺寸
mm |
订购代码AOI = 0° |
订购代码 AOI = 45° |
|
镜片尺寸Ø25.4x5mm |
|
266+532 |
UVFS |
Ø25.4x5 |
14DM-1-DHR1-0-2 |
14DM-1-DHR1-45-2 |
|
343+1030 |
UVFS |
Ø25.4x5 |
14DM-1-DHR2-0-2 |
14DM-1-DHR2-45-2 |
|
355+532 |
UVFS |
Ø25.4x5 |
14DM-1-DHR3-0-2 |
14DM-1-DHR3-45-2 |
|
355+1064 |
UVFS |
Ø25.4x5 |
14DM-1-DHR4-0-2 |
14DM-1-DHR4-45-2 |
|
400+800 |
UVFS |
Ø25.4x5 |
14DM-1-DHR6-0-2 |
14DM-1-DHR6-45-2 |
|
515+1030 |
UVFS |
Ø25.4x5 |
14DM-1-DHR8-0-2 |
14DM-1-DHR8-45-2 |
|
532+1064 |
UVFS |
Ø25.4x5 |
14DM-1-DHR9-0-2 |
14DM-1-DHR9-45-2 |
双线激光反射镜其它尺寸订购信息
