全波段太阳光谱辐射计

全波段太阳光谱辐射计是为太阳光谱辐射测量而设计研发的280nm~2500nm宽范围光谱辐射测量系统。采用热控制、环境密封外壳内的双光谱辐射计组成，提供可靠、高精度的紫外-可见-红外光谱辐射测量。

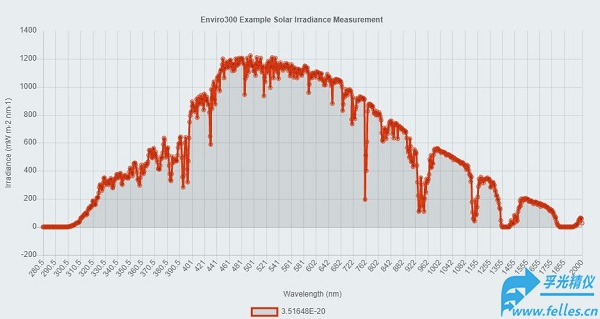

Enviro300可以通过BenWin+软件套件在无人值守的情况下运行，在地球上一些***难以接近的环境中，每隔5分钟记录一次光谱。
该系统是基于紧凑的600毫米焦距DTMc300（280-2500纳米）双单色仪，光电倍增管检测，检测电子和输入光学选择。
全波段太阳光谱辐射计核心*势
•在极端恶劣的条件下进行可靠、高精度的紫外-可见-红外测量
•高配置灵活性交钥匙系统
•坚固的外壳允许在任何环境下进行***佳操作
•自动生成和传递报告
全波段太阳光谱辐射计特点
•Windows控制软件通过USB 2.0提供完全自动化
•可追溯到Physikalisch Technische Bundesanstalt（PTB，德国）的测量
•两级帕尔贴冷却（和相关风扇）组件用于稳定温度
•该系统的紫外线辐照度标准是边沁CL7封闭式氘灯及其相关的708电源
•全检测电子套件
全波段太阳光谱辐射计应用
•太阳辐照度监测
•气候模拟的数据输入
•臭氧柱和气溶胶光学厚度测量

全波段太阳光谱辐射计单色仪规格
光学布局
配置             用于附加色散的成对对称Czerny-Turner单色器
焦距                      总焦距：600mm（附加）
单个单位：300mm
格栅安装                      三光栅转台
格栅数量                         1-3
格栅尺寸                     68x84mm
孔径比                f/4（在所有光栅角度下）
出入口数量               两台单色仪各1或2台
光机
机械分辨率驱动                   0.000072°/步
狭缝样式                     固定，千分尺或电动可变
狭缝宽度和高度              10µm-10mm（宽）x 20mm（高）
过滤器尺寸                          23/25mm直径
光学性能
光谱范围                          200nm-50μm
线性色散                            1.35nm/mm
波长精度                            ±0.1nm
波长再现性                          ±0.025nm
全分辨率/缩小狭缝高度               0.15/0.05nm
2.5 FWHM时的杂散光抑制              10^-8
波长采集速度                        2000nm/s
自动化
计算机接口                       USB2.0
软件控制                      BenWin+/SDK
电气/机械
外形尺寸                     634L x 360W x 211H（mm）
光学高度                             115mm
重量                                   28kg
电源                           干线输入110/220V 50/60Hz
操作装置
波长范围             分量                  带宽
280-400nm          PMT，2400g/mm          0.5
400-600nm          PMT，1200g/mm           1
600-1100nm          硅，1200g/mm           5
全波段太阳光谱辐射计Envirobox规格
机械和接口
热控制           -通过高密度聚苯乙烯墙绝缘
-两级帕尔贴冷却（和相关风扇）组件可稳定温度
电气和USB连接           -通过外部环境密封插头供电的配电板，可方便地与Envirobox内的元件进行电气连接
光纤束连接               -光通过10米长的石英光纤束从输入光学元件传输
输入光学元件
光学元件                                  细节
直接太阳能配件                          光纤耦合
两个积分球                              光纤耦合
探测器
双碱光电倍增管（PMT）            （200-~650nm）需要215个模块化高压PSU
硅探测器                            （250-1100nm）
硫化铅（PbS）                      （~800-~3000nm）
校准标准
校准标准                        详情
CL6                   UV-vis IR 150W石英卤素辐照度标准，需要610 PSU
CL7                 紫外线氘辐照度标准，需要708 PSU
CL- Hg               UV-vis-IR 1KW辐照度标准（请参阅千兆赫兹Optik文档。）
探测电子学
417                   检测电子子架、电源和显示器
462                   继电器模块
467                   直流电流放大器
215                   高压电源
496                  锁定放大器
418M                斩波器控制电子设备
CPS1M                珀耳帖冷却器电源
选项
Enviro150              DMc150单色仪，用于窄范围测量；280-600、300-1100nm
Enviro300              DTMc300适用于280-2500nm的宽量程测量
整体                  无阴影旋转阴影带上的扩散器
散射                  利用旋转阴影带测量太阳漫射辐照度
带阴影的RSB扩散器
直接                 利用太阳直射附件和太阳跟踪器测量太阳直射辐照度
备用光纤输入，例如从太阳跟踪器上的望远镜直接接收太阳光
