菲索干涉仪

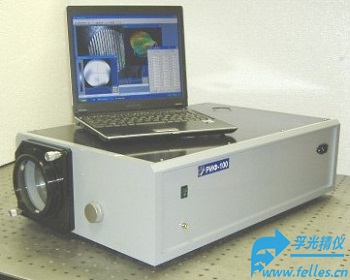

这款菲索干涉仪 (Fizeau interferometer)是专业为光学镜片平整度测量而研发的菲佐干涉仪,配套干涉仪软件可处理带有额外倾斜的干涉图。
菲索干涉仪规格
•输入孔径：10~95mm（可选***大300mm）
•工作频率：高达25Hz
•测量精度：0.032μm（P-V）
•测量像差的P-V值：高达5μm
•光源：二极管激光器
•光源波长：0.65μm
•成像：Firewire CCD相机

菲索干涉仪软件功能
•允许处理真实图像和另存为.bmp图像
•该处理方法的精度约为λ/400
•结果以Zernike多项式系数、P-V和RMS值表示，并以2D和3D表示相位分布
为了获得关于被测表面的信息，我们打算在x方向引入倾斜，并获得8到60条干涉条纹，处理包括：
•干涉图图像注册（或从.bmp文件加载）
•确定感兴趣区域
•过滤。它允许排除假极值
•找到极限
•基于极值坐标的相位表示；通过Zernike多项式分解，P-V，RMS和PSF计算

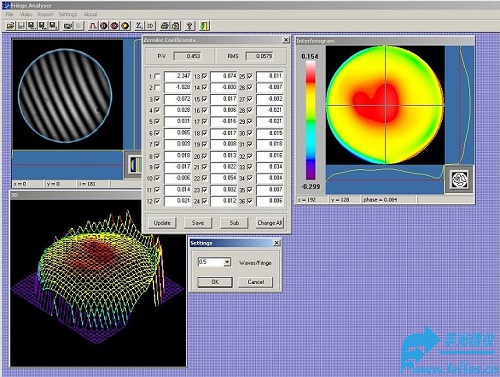

菲索干涉仪软件功能展示
