在线激光功率能量计是为
计算机在线实时测量激光功率能量而设计的
激光功率能量仪器,可以与所有类型
激光功率计探头探测器或
激光能量计探头探测器,热电堆,热电体以及光电探测器兼容使用, feichang适合计算机控制实时
激光功率测量和
激光能量测量,
通用激光功率能量计可作为*立信道单元,通过USB2.0接口直接连接计算机,配套的LabVIEW软件包括所有的必要功能。

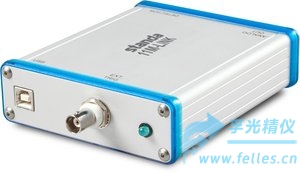

在线激光功率能量计11M-LINK还运用了**的数字噪声抑制技术,从而使得测量范围都扩展到fJ水平。
![$title]( "$title")
在线激光功率能量计*点
具有良*的通用性和兼容性,可与所有商用激光功率计探头,激光能量计探头,热电堆、光电探测器和热电体使用
功率测量：连接热电堆
Thermopiles,光电探测器,热电体
Pyroelectrics
能量测量：连接热电堆
Thermopiles（单发模式）、光电探测器和热电体
Pyroelectrics
超高灵敏度，***低激光能量测量极限达到fJ，采用**的数字技术，将噪音压制在较低的范围内
外部触发，可以与脉冲激光器和数字斩波器同步
有数字输出接口（USB）,可直接连接计算机
具有功能强大的LabVIEW软件,功能包括:激光功率能量仪器控制：范围，触发器，波长等；
实时显示J和J/cm2或W和Wcm2
全面统计：***小、***大、均值、标准差、RMS稳定性、重复率等；
图形显示：条形图，直方图，调谐针等；
以及数据文件的收集和分析。
在线激光功率能量计软件
通用激光功率能量计功能强大,科研和任何类型的功率能量探测器使用,智能软件会识别所连接的功率探测器型号，然后调整相应的配置。软件的一些基本功能包括：实时数字阅读，全面统计，条形图，直方图，模拟调整，数据记录。
![$title]( "$title")
在线激光功率能量计用光电探测器测量激光功率
如果需要测量pW到 mW水平的低功率，建议使用STANDA公司的11PD100-硅光电探测器。在显示的软件屏幕图中，数据集是在“统计”模式下显示。已经将批量大小设置在手动复位模式下的100个数据点。可以看到功率（138nW）和完整的统计：平均，***大，***小，RMS和PTP的稳定性。在底部的左下角可以看到到波长为300nm的显示。这就是射入激光的波长，并吸引波长校正因子的位置。
![$title]( "$title")
在线激光功率能量计用热电堆探测器测量激光功率
您可以选择任何热探测器来测量从几μW到30kW的激光功率。使用的是一个***敏感的热电堆探测器，11XLP12-3S-H2型号即可，生成左侧显示的软件屏幕。选择的是“范围”模式，该模型下可以查看功率读数（0.404W），监测激光功率会生成一条线图。这种高级界面还提供了访问范围，触发，自动缩放，和许多其他监控功能。
![$title]( "$title")
在线激光功率能量计用热电体探测器测量激光能量
您可以选择我公司11QE系列激光能量计探头和测量能量探测器中的任何一种。在“直方图”的屏幕上，会一直显示实时测量和直方图，以及一个***佳拟合高斯曲线，表示的是数据集的能量分布。此外，用户仍然可以访问如范围、触发器、波长等的仪器控件。
![$title]( "$title")
在线激光功率能量计在fJ水平测量
在线激光功率能量计应用了专有的脉冲平均,降噪技术。在图中例子中,在运行在“平均”模式时,捕获了一个数据集。条状代表***低(白色)和***大(蓝色)能量值。条形图是根据平均能量值而成的。选择在这里显示“BINS”的数量。统计屏幕中可以显示“脉冲平均”。
![$title]( "$title")
在线激光功率能量计兼容所有的11UP, 11XLP12 激光功率探头探测器,11PH光电探测器和11QE激光能量计探头探测器。
在线激光功率能量计规格
|
功率能量计表头/监视器 |
11M-LINK |
|
适合功率探测器类型 |
适合所有激光功率探测器:
Thermopiles, Pyroelectrics, Photo Detectors |
|
显示 |
计算机上安装软件显示 |
|
功率计规格参数 |
|
功率范围 |
4pW ~ 30kW |
|
分辨率(数字) |
电流刻度/3000 |
|
显示精度 |
±0.5 % ±2 digits |
|
统计参数 |
电流值, ***大功率,***小功率,平均功率,
标准偏差Std Dev., RMS & PTP 稳定性, 时间 |
|
能量计规格参数 |
|
能量范围 |
30fJ ~ 30kJ |
|
分辨率 (数字) |
电流刻度/3000 |
|
显示精度 |
1 % ± 2 digits (<1 kHz) |
|
软件触发水平 |
0.1%~99.9%, 0.1%分辨率, 默认2% |
|
重复频率 a |
1000 Hz |
|
实时数据传输 |
1000Hz带有time stamp, 无数据点丢失 |
|
统计参数 |
电流值,***大和***小能量,平均能量,标准偏差Std Dev,
RMS & PTP稳定性, 脉冲数,重复频率,平均功率 |
|
功率/能量探头探测器兼容性 |
|
Thermopile |
平均功率 & 单点能量 |
|
Pyroelectric |
脉冲能量 & 平均功率 |
|
Photo Detectors |
平均功率 & 脉冲能量 |
|
通用参数规格 |
|
数字显示 |
计算机显示 |
|
显示内容 |
实时, 范围, 平均值, 统计值和数字调谐指针 |
|
串口命令和数字传输 |
通过USB |
|
实时数据传输速率 |
1000Hz with time stamp,
无丢失时间点 (仅对pyroelectrics型功率/能量探测器) |
|
模拟输出 |
0-2V, 全范围, ±2% (joulemeters) ,± 4% (wattmeters) |
|
上升沿/下降沿外触发 |
4.5~10V @ 20mA,光学隔离 |
|
尺寸 |
106W x 34H x 147D mm |
|
重量 |
0.424kg |
a ***大重复频率因计算机性能和探测器速率不同可能存在偏差.
