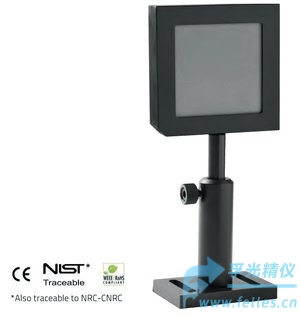

激光能量计探测器

这款方形激光能量计探测器可以作为激光能量计探头使用,用于大能量激光能量测量,它具有独特的方形孔径设计,通光孔径为65x65mm,激光能量噪音仅为10µJ,可测激光能量高达200J,适合所有激光实验室和激光加工实验室实验。
激光能量计探测器特点
采用模块化,使用2个制冷模板增加了可测激光能量
噪音较低,MT涂层处的噪音仅为10 µJ
可配QED激光衰减器，可以测得高5倍的*高能量
可选择定标校准,532 & 1064 nm范围内的所有波长或单波长。
大口径，有效口径大小是 65 x 65 mm。
有包含目标测试
具有智能接口,包含所有校准数据。

激光能量计探测器产品规格Specifications

探测器类型	11QE65LP-S-MB		11QE65LP-H-MB		11QE65ELP-S-MB		11QE65ELP-H-MB
***大可测能量 (使用衰减器)	200 J		200 J		200 J		200 J
MAX REPETITION FREQUENCY	100 Hz		100 Hz		20 Hz		20 Hz
EFFECTIVE APERTURE	65 x 65 mm		65 x 65 mm		65 x 65 mm		65 x 65 mm
MEASUREMENT CAPABILITY
Spectral Range *a	0.19 – 20 µm		0.19 – 20 µm		0.19 – 20 µm		0.19 – 20 µm
Maximum Measurable Energy b,c	Alone	Attenuator	Alone	Attenuator	Alone	Attenuator	Alone	Attenuator
1064 nm, 150 ns pulse, single shot d	50 J	200 J	50 J	200 J	50 J	200 J	50 J	200 J
1064 nm, 7 ns, 10 Hz	25 J	125 J	25 J	125 J	25 J	125 J	25 J	125 J
266 nm, 7 ns, 10 Hz	20 J	35 J	20 J	35 J	20 J	35 J	20 J	35 J
Noise Equivalent Energy e	10 µJ		10 µJ		20 µJ		20 µJ
Sensitivity f,g	4 V/J		4 V/J		1.5 V/J		1.5 V/J
Max Repetition Frequency	100 Hz		100 Hz		20 Hz		20 Hz
Maximum Pulse Width (typical)	0.7 ms		0.7 ms		5 ms		5 ms
Rise Time (typical 0-100 %)	1 ms		1 ms		6 ms		6 ms
Calibration Uncertainty h	±3 %		±3 %		±3 %		±3 %
Repeatability	<3 %		<3 %		<3 %		<3 %
DAMAGE THRESHOLDS
Maximum Average Power	Alone	Attenuator	Alone	Attenuator	Alone	Attenuator	Alone	Attenuator
All Wavelengths	12 W	30 W	40 W	90 W	12 W	30 W	40 W	90 W
Maximum Energy Density	Alone	Attenuator	Alone	Attenuator	Alone	Attenuator	Alone	Attenuator
1064 nm, 150 µs, 10 Hz	1.2 J/cm2	14 J/cm2	1.2 J/cm2	14 J/cm2	1.2 J/cm2	14 J/cm2	1.2 J/cm2	14 J/cm2
1064 nm, 7 ns, single shot	0.6 J/cm2	16 J/cm2	0.6 J/cm2	16 J/cm2	0.6 J/cm2	16 J/cm2	0.6 J/cm2	16 J/cm2
1064 nm, 7 ns, 10 Hz	0.6 J/cm2	8 J/cm2	0.6 J/cm2	8 J/cm2	0.6 J/cm2	8 J/cm2	0.6 J/cm2	8 J/cm2
532 nm, 7 ns, 10 Hz	0.6 J/cm2	6 J/cm2	0.6 J/cm2	6 J/cm2	0.6 J/cm2	6 J/cm2	0.6 J/cm2	6 J/cm2
266 nm, 7 ns, 10 Hz	0.5 J/cm2	1 J/cm2	0.5 J/cm2	1 J/cm2	0.5 J/cm2	1 J/cm2	0.5 J/cm2	1 J/cm2
Maximum Average Power Density	10 W/cm2	600 W/cm2	10 W/cm2 i	600 W/cm2	10 W/cm2	600 W/cm2	10 W/cm2 i	600 W/cm2
PHYSICAL CHARACTERISTICS
Effective Aperture (with Attenuator)	65 X 65 mm (62 X 62 mm)
Absorber	Multi-Band		Multi-Band		Multi-Band		Multi-Band
Dimensions	90H x 90W x 20D mm		90H x 90W x 94D mm		90H x 90W x 20D mm		90H x 90W x 94D mm
Weight	440 g		900 g		440 g		900 g

Specifications are subject to change without notice规格是可变化参数，变*将不另行通知
 *关于校准的光谱范围，见用户手册。
 a.  使用 QED 衰减器获得0.308~2.1µm。
 b.  不超过***大平均功率。
 c. ***大可测能量取决于监测器。
 d. 增加脉冲宽度增加***大可测能量。
 e. 标称值，实际值取决于测量系统中的电气噪声。
 f.  负载：1 M&Omh;  ≤ 30 pF
 g. ***大输出电压=灵敏度X***大能量。
 h. 排除非线性。
 i.  12 W时，H版本的***大平均功率密度为5 W/cm2 @40 W·。
