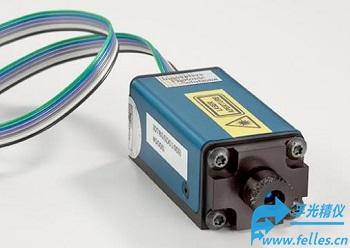

D型半导体激光模块

 D型半导体激光模块可作为OEM激光器件集成到各种光谱和激光仪器中,适合用作高分辨率拉曼光谱、共焦显微镜、激光计量和激光干涉测量的光源。
D型半导体激光模块采用模块化激光器设计,具有3-5倍扩束镜,也可订购不带有扩束镜的配置,也可提供激光隔离器选项。
D型半导体激光模块具有圆形光束输出和准直激光输出选择,集成激光线滤光器,内置热敏电阻和TEC制冷单元,内置光电二极管跟踪模块和ESD保护器件,激光波长可精确到0.1nm以内。
D型半导体激光模块采用**技术的单模光谱稳定激光器技术，具有高输出功率、超窄光谱带宽*点。可用来取代昂贵的DFB、DBR、光纤和外腔激光器，D型半导体激光模块作为单模光谱稳定激光器具有良*的时间、温度稳定性（0.007 nm/℃），且收振动影响小,满足各种苛刻的温度稳定性要求。

D型半导体激光模块特点
•高功率单频输出（SLM）
•超窄光谱带宽
•圆形光束和准直光束输出
•空间光束模式：高斯TEM₀₀
•集成激光线路滤光器
•可提供光学隔离器²
•SMSR： 70dB@带激光线路滤波器（40dB@无激光线滤光器）
•集成热敏电阻和TEC制冷模块
•整体ESD保护
•集成线性跟踪光电二极管
说明：633nm、638nm、785nm、808nm、830nm和1064nm波长可集成激光线滤波器
   633 nm、638 nm、780 nm、785 nm波长可带光隔离器
D型半导体激光模块标准波长
• 633 nm    • 783 nm    • 830 nm
• 638 nm    • 785 nm    • 1053 nm
• 780 nm    • 808 nm    • 1064 nm
D型半导体激光模块规格参数
波长公差                        +/-0.5 nm
光谱线宽（∆λ）/FWHM           <100MHz
波长稳定范围                     15℃-45℃
SMSR                         35-45dB
SMSR w/集成激光线路滤波器        70 dB
功率稳定性               +/-0.5%至1%，典型值
典型功耗                     2W，***大5W
线性跟踪光电二极管              ***大1V
（可选，内部TIA输出）
TEC温度控制               +/-0.01℃或**
偏振消光（PER）               >17 dB
偏振方向                  垂直于底板安装平面的平面
光束剖面                        TEM₀₀
光束质量（M²）                    <1.5
光束椭圆度                         1.5:1
光斑尺寸³                    1.5 mm@带扩束器 （~0.7mm@无扩束器）
光束发散                    <1mrad@带扩束器（~2 mrad@无扩束器4）
冷启动到<1波数                10秒
热启动到<1波数                 1秒
热启动至<0.1波数                 3秒
D型半导体激光模块订购信息-标准D型
波长（nm）     ***小功率（mW）           零件号
633             50                  I0633SD0050B
638             60                  I0638SD0060B
780            100                  I0780SD0100B
783            100                  I0783SD0100B
785            100                  I0785SD0100B
808            100                  I0808SD0100B
830            100                  I0830SD0100B
1053           120                  I1053SD0120B
1064           120                  I1064SD020B-NBE
带隔离器的D型
波长（nm）         ***小功率（mW）           零件号
633                 10                  I0633SD0010B-IS
633                 30                  I0633SD0030B-IS
638                 20                  I0638SD0020B-IS
638                 35                  I0638SD0035B-IS
780                 90                  I0780SD0090B-IS
783                 90                  I0783SD0090B-IS
785                 90                  I0785SD0090B-IS
3–用扩束器在500 mm处测量光斑尺寸。D-type标配扩束器。将-NBE添加到无梁扩展器的零件号中。本图见第4页。IPS在光阑处测量，无需扩束器。对于带有Achro光纤端口的IPS版本，该端口将单模输出发射到允许转换为105微米或*大的多模光纤（兼容0.22NA光纤）的端口，在零件号中添加–AFP-S或–AFP-F。Achro光纤端口版本不能与光束扩展器一起提供。图纸见第4页。
4–对于785nm，在没有扩束器的情况下，光束发散约为3-4mrad
操作说明
1、不要回复反射光束！这可能导致灾难性的光学损坏（COD），不在保修范围内（除非选择了光学隔离器版本（例如I0785SD0090B-is）。
2、激光启用安全功能：当引脚（5）从TTL“LO”（0 V）变为TTL“HI”（5伏）时，光输出被启用。一个内置的安全电路在断电后保持激光器关闭，即使引脚（5）被设置为5伏。激光输出仅在施加到引脚（5）的信号上升沿开启。
3、为了调整功率输出，IPS强烈建议使用脉宽调制（PWM）来调整平均功率，而不是使用引脚4（LD SET）。见注4。
4、通过使用PWM，用户可以通过设置脉冲宽度和占空比，以数字增量从10%调整到100%。例如，如果选择50%的占空比，激光器将在50%的时间内开启，50%的时间关闭，使平均功率等于连续波输出功率的50%。样品的平均功率会*低。上升/下降时间约为20微秒。
5、IPS提供激光控制单元（LCU-D），允许通过USB控制激光器。LCU-D配有PWM软件。
6、D-type配有两端带有6针Molex接头的电缆（见第3页的电气引线）。用户必须提供5V电源和TTL信号才能工作。
