垂直位移台-5mm

这款垂直位移台是结构紧凑的垂直升降位移台,可锁定升降位置,采用高级铝材和球轴承工艺制造,具有独特的高精度*势。
垂直位移台台面中心有M6安装孔和5个M3安装孔,方便与174系列位移台和184系列位移台搭建成多轴位移台系统。
垂直位移台的一侧有游标刻度,升降范围是5mm,另一侧有锁定机械,确保垂直位移台锁定到需要的高度位置。
垂直位移台上有安装M3通孔,方便把该为位移台安装到其它台面上,如滚珠轴承平移台7T184-13,使用其底部中心的M6孔则可把该垂直位移台安装多光学支撑杆3MP上。

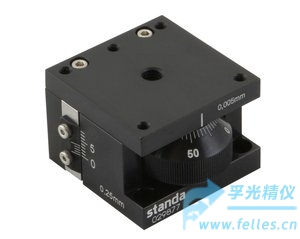

图1：垂直位移台实物图
垂直位移台特点
铝质球轴承技术
可锁定高度位置
精度高
升降范围5mm
可以与174和184系列位移台搭建成复杂多轴位移台系统
具有对应的电动控制的电动垂直升降台
垂直位移台规格
 升降范围    5mm
 灵敏度        1µm
 跟踪精度    1µm
 读数精度    5µm
 丝杠螺距     0.25mm
 导引机构    球轴承
 负载能力     3kg
 重量            0.15kg
 主体材质     铝
 成品处理    黑色阳极氧化

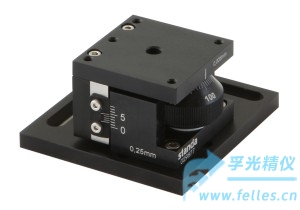

图2：垂直位移台需要使用光学底板3UBP-03安装到平面如光学平台上
