低温高真空针尖增强拉曼光谱系统

低温高真空针尖增强拉曼光谱系统采用全球**种低温单分子成像方法,在低温高真空条件下，可实现亚纳米级拉曼光谱成像，提高信噪比和灵敏度。
低温高真空针尖增强拉曼光谱系统应用
单分子的成键状态。
形貌观测和元素识别。
晶格缺陷的识别。
高真空沉积层的拉曼光谱和表面形貌评价

低温高真空针尖增强拉曼光谱系统特色
在超高真空低温条件下提供经验证的STM和AFM成像能力
原位光学元件为光信号提供***佳聚焦和高强度
与TII著名的Nanofinder FLEX无缝接口™ 提供高效易用的交钥匙解决方案
拉曼图像的空间分辨率为纳米级（<10nm）
采用银针尖提高TERS的增强因子。
样品温度从室温降至5K，超高压环境保证了高强度测量的***终稳定性，并避免了敏感有机样品的降解
通过添加有机和无机沉积源的模块化可扩展性，可在冷清洁基底上进行原位沉积。
关于针尖增强拉曼光谱（TERS）
针尖增强拉曼光谱TERS是两种成熟技术的结合，它结合了拉曼光谱和扫描探针显微镜的*点。由于光学信号的强局部化，导电STM针尖附近的近场效应增强了光强度。单分子光谱在几分钟内就可以检测到。在低温、高真空条件下，通过在SPM工作台上安装压电马达透镜，可以实现高采集效率的光接入。结合共焦拉曼光谱系统，实现了高稳定性的针尖增强拉曼散射成像。它是一种能够在亚纳米尺度上对分子和晶体的键合状态进行成像的新型装置。

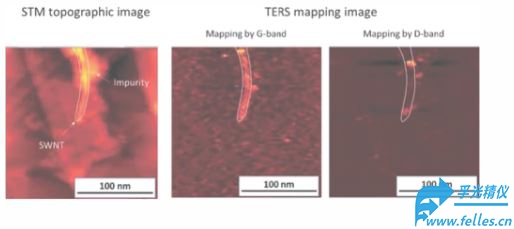

应用：观察了碳纳米管在银衬底上的G带和D带TERS图。观察到碳纳米管的缺陷。并与形貌图进行比较。
低温高真空针尖增强拉曼光谱系统规格参数



观察腔Observation Chamber
温度	3.0 ～ 100 K (可变)
Vacuum Base	Obs. Prep. Ch. 3.0 ×10-8 Pa, LLC 5 ×10-5 Pa
STM Head
Scan Range (X × Y × Z)	1.7×1.7×0.54 µm3 @ 4.5 K
STM spatial resolutin	Atomic resolution
Raman spectroscopic system
Incident angle	35°
Lens	Aspheric lens (NA 0.35)
Spectrometer	f = 35 cm or 50 cm, F-number = 3.8
Spectral resolution	2 cm-1 @ 550 nm, 1200 G/mm
Laser for excitation
Standard	Fiber output (FC connector: 2 m) Output variable (ND filter)
Excitation wavelength	Nd: Yag laser (532 nm, 25 mW) Option: He-Ne Laser (633 nm)
