这款
中空大负载旋转台是一款大型中空高负载转台,中间通孔孔径高达89mm,具有高度稳定性,适合用于各种重型设备制造和大型激光光学实验。
中空大负载旋转台*色
采用硬化钢和铝制成
载重量大
蜗轮蜗杆传动比为1:120
采用霍尔效应参考限位开关
可采用步进电机或带有编码器的直流电机
电机可选配减速齿轮
标配长1.8m的电缆
真空兼容版本的旋转台兼容真空度高达10^-6Torr
![$title]( "$title")

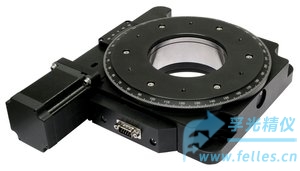

图1：
中空大负载旋转台实物图
![$title]( "$title")
图2：真空版本的中空大负载旋转台8MR190V-90-VSS43兼容真空度高达10^-6Torr
中空大负载旋转台规格
| 型号 |
8MR190-90-59 |
8MR190-90-4247 |
8MR190V-90-VSS43 |
| 运动范围 |
360° 持续旋转 |
| 分辨率 |
| 整步* |
54 弧秒 |
| 1/8 步* |
6.75弧秒 |
| 重复精度（双向） |
72弧秒 |
| 反冲 |
40 弧秒，***大 |
| ***快速度* |
10 转/分钟 |
6 转/分钟 |
4 转/分钟 |
| 摆动 |
40 µRa |
| 电缆 |
1.6 m 长 |
2 m 长，非真空 |
| 电机电线接口 |
DB9(M) |
HDB15(M) |
| 步进电机 |
5918 |
4247 |
VSS43 |
| 载重 |
| 水平 |
60 kg |
40 kg |
| 径向 |
25 kg |
20 kg |
| 重量 |
6.6 kg |
5.7 kg |
| 控制器推荐 |
8SMC5-USB |
| 霍尔零位参照开关 |
1, 推动 "关闭" |
