这款电动旋转平台是具有转台测角系统功能的电控旋转测角平台,采用无刷直流伺服电机BLDC和反馈编码器实现高精度编程控制定位旋转,并把控制器和驱动器集成在一起。
电动旋转平台代表了当今电控转台的世界**技术,旋转台每个分散的驱动系统都可完全可编程控制,或作为一个独立的系统运行,或作为一个网络现场总线— Profibus, DeviceNet or RS232, RS485的一部分运行。
电动旋转平台把测角转台,控制器和驱动器集成在一起,降低了系统的复杂性并显著提高了可靠性。
电动旋转平台的命令和固件控制技术确保该系统可以在大范围内进行运动控制,算术和条件逻辑功能设置,非常方便各种改造改装工作,同时
电动旋转平台又是一个高性能,可独立操作使用和完整的运动控制系,易于使用操作。
![$title]( "$title")
图1：
电动旋转平台8MR191-SM实物图
![$title]( "$title")

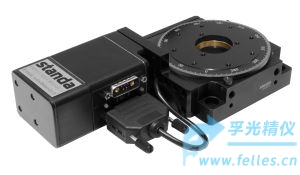

图2：电动旋转平台8MR191-30-SM实物图
![$title]( "$title")

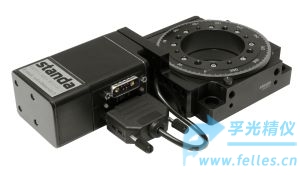

图3：电动旋转平台8MR190-2-SM实物图
电动旋转平台特点
把控制器和驱动器集成在一起,显著提高可靠性和使用方便性
高度稳定性
无反冲/空回
起始位置/零位限位开关
可以360°旋转,步进1°
可安装其它电机
方便安装改造
其它特色
-无刷直流伺服电机
- S-232 & RS-485
-性能突出
-力矩达2000+ 盎司 / 15 NM
-网络达100 servida电机
- 4khz PID
-速度0 - 10000转
- CE评标和UL注册
-可扩展和可编程I / O，800个输入和800个输出
-飞行参数变化
-位置模式
-速度模式
- 力矩模式
-无限比传动
-电子齿轮/跟随模式
-步进&方向模式
-限位开关输入
-外部编码器上有闭环
-单电压输入
-标准的NEMA安装
- 32k用户EEPROM
-软件电流限制
-热保护
-简单的 Windows 软件
-主机PC可以进入轮廓模式
![$title]( "$title")

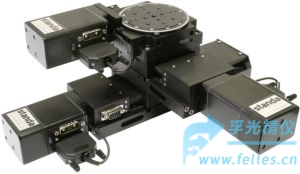

图4：采用电动旋转平台搭建的多轴三维电动平移台系统8MT200-100SM-XY-8MR191-SM
电动旋转平台规格
旋转范围 360°
编码器分辨率 2000
***大旋转速度 16转/分钟
反冲 0μm
摆动 0.5弧分
偏心距 10μm
载重
水平 10kg
垂直 2kg
扭矩 1Nm
电缆* 2m
电机 SM
