这款
电控真空光学镜架是顶部驱动的高精度真空电控
镜片调整架,可用于10^-6mbar的真空光学环境,能减少安装引起的镜片波前畸变。
传统的镜片
调整架是由拧紧侧面螺丝来固定镜片,作用在反射镜上的径向力容易引起寄生的波前畸变,如散光问题容易发生。
而这款电控真空光学镜架采用了前板簧和后板簧间植入的三点式镜片悬架结构,均匀分布的轴向力消除了波前畸变。
电控真空光学镜架采用**的热处理工艺,消除了金属内部张力会被清除,金属部件不会发生微运动。
电控真空光学镜架具有长期稳定性,feichang适用于不同激光光学实验装备仪器使用,如激光腔,光学子组件,空间限制激光器件组件等。
![$title]( "$title")

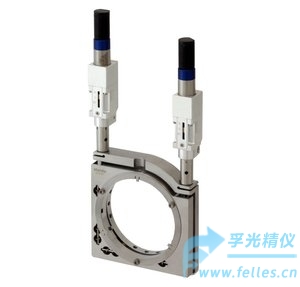

图1：电控真空光学镜架
电控镜片调整架*点
可安装直径3英寸的光学元件
不锈钢制成
紧凑设计
前板进行了退火加工处理
使用板簧超级稳定
也有适合2英寸镜片的电动镜片
调整架
可配置直流电机
具有手动镜片
调整架和真空镜片
调整架
![$title]( "$title")
图2：
电控真空光学镜架包含电源控制器的整套系统图
![电控镜片调整架]( "电控镜片调整架")

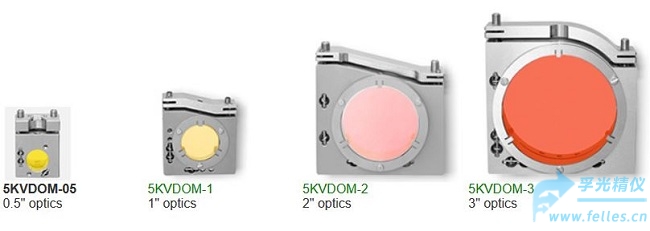

图3：该电控真空光学镜架适合高稳定光学调整架5KVDOM系列
高度真空 Sub-D连接器的规格：
真空：10-6毫巴
主体材料：DEP
温度范围：- 55°C至110°C
针材质：镀金铜合金
电控真空光学镜架规格
光学元件直径 76.2 mm
通孔 72 mm
倾斜/尖端范围 ±2°
角分辨率
水平 1弧秒
垂直 1.25弧秒(平台中度倾斜时）
丝杠螺距 0.25 mm
电缆 长1.2m
安装的促动器 2 x 8CMA16DCV-13/15
光耦端限位开关 2个/促动器
真空兼容直流电机 DCE1841
电机连接器 HDB15(M)
