真空电动光学调整架

真空电动光学调整架是quanqiu**的真空调整镜架和电动真空光学调整架,feichang适合10^-6Torr真空环境激光应用,具有***高灵敏度,适合安装1英寸光学镜片,***大程度减少了镜片波片畸变。
真空电动光学调整架采用**技术极大地降低了安装引起的镜片波前畸变,传统的镜片调整架是由拧紧侧面螺丝来固定透镜,作用在光学镜片上的径向力引起了寄生的波前畸变,如散光问题。电动光学镜片调整架的前板簧和后板簧间使用的是安全的三点式镜片悬架结构,均匀分布的轴向力消除了波前畸变。
真空电动光学调整架采用了热处理工艺,消除了金属内部应力,部件不会发生微运动。
真空电动光学调整架具有长期稳定性,feichang适各种激光实验设备应用,比如激光谐振腔,光学子组件,也适合工业激光应用。

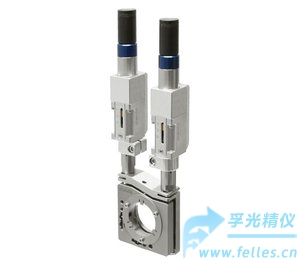

图：电动光学镜片调整架实物图
真空电动光学调整架*点
采用直流电机获得超高灵敏度
不锈钢制成
设计紧密坚固
超级稳定
前面板退火加工
也有安装2英寸光学元件的光学镜片调整架
也有配备步进电机的型号
还有非真空环境电动光学调整架和手动光学调整架

图2：真空电动光学调整架适合高稳定光学调整架5KVDOM系列

图3：电控真空光学镜架包含电源控制器的整套系统图
真空电动光学调整架规格
 适合光学镜片直径   25.4mm
 通光孔径                  23mm
 Tilt/Tip范围               ±2.5°
 灵敏度
      水平                   1.5arcsec
      垂直                   1.75arcsec  (平台中度倾斜时）
 ***大速度                     0.15mm/s
 安装的促动器       2个促动器8CMA16DC-13/15
 促动器行程           13mm
 丝杠螺距              0.25mm
 电缆                     1.2m长
 电机接口           HDB15(M)
 重量                      0.5 kg
 控制器推荐             8SMC5-USB
 直流电机              DCE1524
 光耦端限位开关       2个/促动器
