超快gao压脉冲发生器是
快前沿gao压驱动电源,具有12KVgao压脉冲输出能力,上升沿时间为100ps, 是理想的
超宽带雷达脉冲电源和
宽带雷达脉冲电源,也适合用于
EMC测试驱动,普克尔盒驱动。

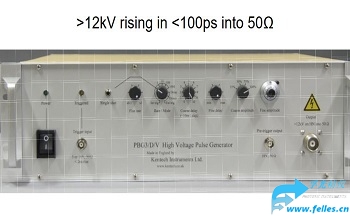

超快gao压脉冲发生器PBG3-D-V*点
•输出电压可调至 ≥12kV 到50Ω
•幅度可调 从 ~ 25%到全幅输出
•输出电压多输出可锁定
•快速上升(100ps)和缓慢衰减(几纳秒)
•内部速率发生器 0.1 到1KHz
•单幅按钮
•外部触发模式
•标准触发延迟偏差 <10Ps,调零延迟时通常约3ps
•延迟模式 ***大100ns
•上升时间 约100ps
•同步输出
•可选矩形脉冲输出(半振幅)
超快gao压脉冲发生器PBG3-D-V产品规格
通道数 1
***大输出脉冲电压 >12kV为50Ω
脉冲波形 快速上升约100ps和缓慢衰减~约3ns。
电极 正极或负极,在建造时决定。
输出电压调整范围 ***大下调至21%。
有4个范围一个精细控制。
在切换范围和精细控制之间有一定的重叠。
触发延迟 “直接”触发模式下约延迟 44.2ns。
在延迟触发模式的零延迟下为51.1ns。
抖动 ”直接“模式下标准偏差小于10ps,通常为约3ps.
输出脉冲触发延时范围 10ns步骤时 约100 ns+微小延迟。
***大重复频率 1kHz选通脉冲
发电机内部率 0.1Hz-1KHz
外部触发要求 5V到50Ω 上升时间<5ns时 获***佳抖动。
预触发输出 9V为50Ω,延迟设定先于主输出。
控制
设置以下模式之一:
单幅(延迟主动)。
内触发0.1-1hz(延迟主动)。
内触发1~10 Hz(延迟主动)。
内触发10-100Hz(延迟主动)。
内触发100-1000hz(延迟主动)。
外部触发(延迟主动)“延迟”。
外部触发(延迟无效)“直接”。
*良率 内部率变化比率为10:1
粗延迟 设置内部延迟是在10ns到100ns步骤。
细延迟 只转动电位器进行约12ns的调整
单幅按钮 选择单幅模式,按下此按钮进行单触发。
粗振幅 设置以100,75,50或25%的步骤
精细振 只转动电位器进行约60至100%的粗振幅电压设置调整。
电源 脉冲发生器的开关交流电源。
输入功率范围 100 —240 V AC 50 —60Hz <5 amps
指示灯
电源 指明使用交流电源,连通装置。
触发 触发单元装置触发照明。
尺寸大小
宽度 机架固定件19英寸,手柄482mm,
深度 机架405mm-19英,手柄445mm,
gao度 128.5mm(3U)
体重 7.5kg
连接器
电源输入 IEC
脉冲输出 HN阴
触发输入 BNC
预触发输出 BNC
环境因素
储存 装置储存应在下列参数中的环境中:
温度 在10°C和40°C之间
湿度 < 60% 冷凝
压力 40~120 kPa
气体 空气或氮气
使用 装置应在下列参数内的环境中使用:
温度 在10°C和30°C之间
湿度 < 60% 冷凝
压力 80~120 kPa
气体 空气或氮气
