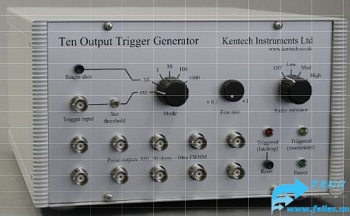

同步触发分配器

同步触发分配器是具有10通道同步脉冲输出的触发信号同步器和多通道同步触发器,信道间无抖动,内置1KHZ的频率发生器,广泛用于触发分配和多个装置同步触发应用。
同步触发分配器应用
 通用触发
 触发多个同步装置

同步触发分配器*点
•10个同步输出
•信道间无抖动
•内置频率发生器为1kHz
•输出电压为30V（50Ω）
•音频和视觉指示灯
•闭塞触发装置指示灯
•110 / 240 V    交流电源
同步触发分配器规格
 触发装置                      通用5V，50Ω，+ve
 阈值                              通过前面板微调1～4V
 触发器的输出抖动      ≤10ps RMS
 通道间抖动                 约0（使用无源分配器）
 触发延迟                     约17ns
 输出                            10（BNC）
 振幅                            为30V为50欧姆
 上升时间                    <1ns
 脉冲波形                    快速上升、缓慢衰减，脉宽约10ns FWHM
 脉冲重复频率             gao达1kHz
 功能                 外部触发
                          内部触发（0.1～1000Hz）
                         单幅触发（前面板按钮）
                         音频指示器    开/关
                         触发指示灯，闭塞或100ms的脉冲
 机械规格        3U x 42HP (约134mm x 214mm)
 电源                交流电100 / 240V
